Geo Link 针对播种机的 GPS 解决方案

灵活的 GPS 连接,确保播种机的最大精度

Geo Link 是 WINTERSTEIGER 公司全新推出的 GPS 解决方案。该 GPS 系统能提高播种机的播种精度,并可灵活地连接至拖拉机。Geo Link 为 WINTERSTEIGER 播种机提供 GPS 实时定位数据。因此,拖拉机不再需要装配带有外部触发功能的特殊转向系统。

  • 通过直接在播种机上评估 GPS 位置实现最高的精确度并参照地理数据进行播种
    Geo Link 将所有涉及播种和计量的电动驱动装置与播种机的当前 GPS 位置持续同步,从而确保在试验中实现小区甚至是每一粒谷子的目标绝对位置。这可以使田间试验的播种精度达到了一个新的高度。指定 GPS 参考坐标,便可利用 Geo Link 实现地理配准,播种起来轻松方便,易于操作。
  • 独立于拖拉机的转向系统
    使用 Geo Link,不再需要具有外部触发功能(远程输出)的特殊转向系统。在接入 GPS 系统时,既可以通过 RS232 插头连接至拖拉机的标准 NMEA 接口,也可以在播种机上安装系统自带的 GPS 天线。这使得不同的拖拉机可以独立使用,而不需要安装成本高昂的特殊转向系统。投资成本降低,可用性提高。
  • 最佳试验概述
    田地平面图从播种机控制系统 Easy Plant 或 eMotion 自动传输到 Geo Link 面板,从而帮助拖拉机驾驶员在试验中找到方向。田间平面图中的当前位置在面板上可视化呈现,在田边地处会根据播种策略显示出接下来的行驶轨迹。



  • 适用于采用了新一代 Plot / Row Motion 和 Dynamic Disc Plus 的所有播种机
    9 英寸 Geo Link 操作终端可用于多台 WINTERSTEIGER 设备。在 Geo Link 中可以创建不同的拖拉机和设备配置文件。基本设置是与设备相关的,可以在很短的时间内进行更改,且不需要再次进行偏移设置。

规格:

WINTERSTEIGER Geo Link 提供两个版本:Geo Link Core 和 Geo Link Pro。

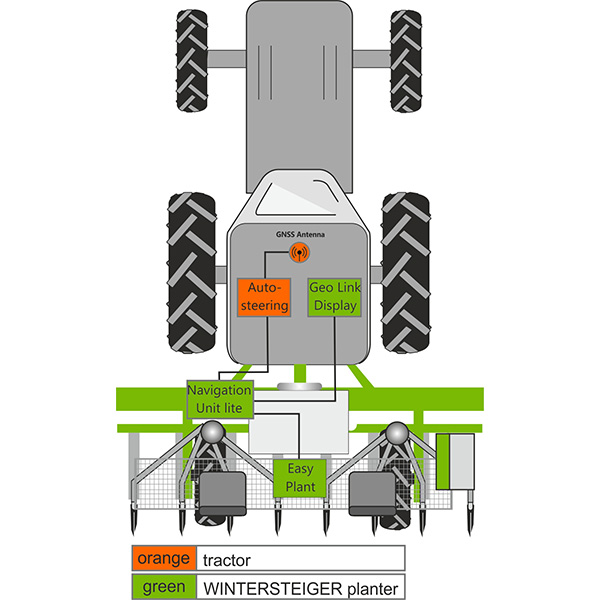

Geo Link Core:

由 9 英寸操作面板和 WINTERSTEIGER 导航装置组成。GPS 与拖拉机的连接采用 NMEA 0183 协议和拖拉机自身转向系统的 RS232 接口。RTK 修正和倾斜补偿由拖拉机进行。

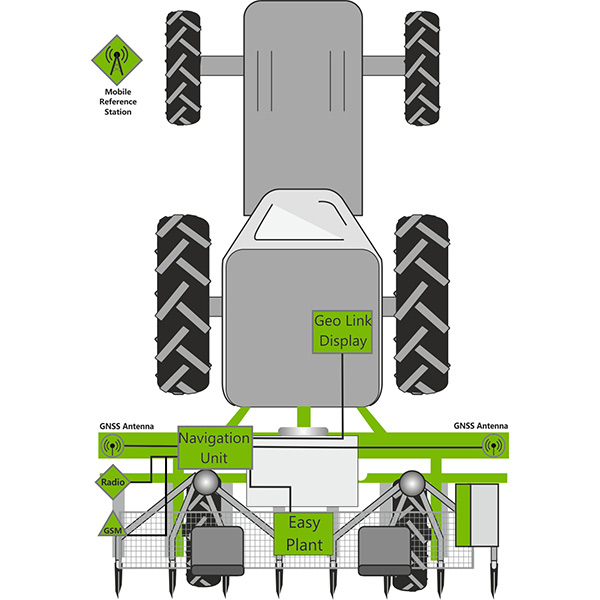

Geo Link Pro:

由 9 英寸操作面板、WINTERSTEIGER 导航装置和安装在播种机上的 2 根 GPS 天线组成。使用不同拖拉机时所需的偏移设置操作已经成为了过去:所有偏移设置和设备设置都在 Geo Link 中进行。一个集成的移动调制解调器实现与 RTK 修正数据提供商(NTRIP 服务器)的连接。也可以为该系统选择一个移动 RTK 站点,通过本地无线电连接将校正数据传输给播种机。

技术数据:



Geo Link Core

Geo Link Pro

GPS 系统连接



RS232 接口,
NMEA 0183 协议

不需要







GPS 天线

在拖拉机上

在播种机上安装 2 根天线,精确测定位置

所支持的卫星系统

取决于拖拉机

GPS、GLONASS、Galileo、北斗







RTK 修正

由拖拉机修正

GSM 调制解调器(可选),用于与 NTRIP 客户端建立连接或与移动式 RTK 参考站建立无线连接

移动式 RTK 参考站

-

可选,与播种机上的导航装置建立无线连接。带三脚架、电池、充电器和收纳盒

信号精度

取决于拖拉机

+/-2cm(RTK 修正后)

+1mm(距离参考站每公里)

播种机兼容性

eMotion 和 Easy Plant

eMotion 和 Easy Plant







Geo Link 操作面板

9 英寸显示屏

9 英寸显示屏







使用案例:WINTERSTEIGER Dynamic Disc Plus 带 Geo Link Core

首先对驾驶员、车辆和工作设备进行基本设置。

在播种机控制系统 Easy Plant 或 eMotion 中创建试验。

田间平面图与位于拖拉机驾驶室中的 Geo Link 面板自动同步。现在必须对试验进行地理配准,之后才能启动播种。

在田间对试验进行定位,具体而言,在 Geo Link 面板中定义参考点 A、B 和 C。这些点可以直接被收录到 Geo Link 面板中,即将播种机移动到所需的点位,或者可以手动在 Geo Link 面板上输入 GPS 坐标。



点 A 和 B 定义试验的方向,点 C 定义试验的位置。其中,点 C 刚好位于试验的起点线上,即第一个小区的正中间。一旦点 A、B 和 C 定义完毕,则对试验进行地理配准,继而便可启动播种。

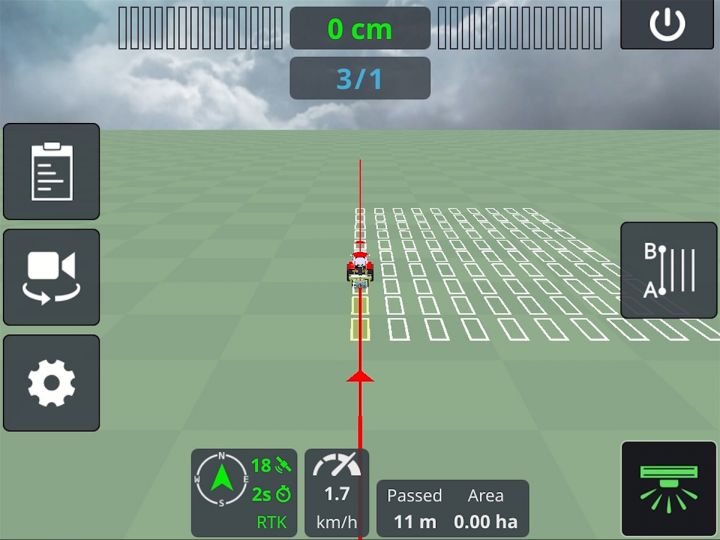

现在,Geo Link 面板中显示出试验的位置、接下来行驶的轨迹和行驶方向。此外,还可显示至下一车辙的偏差和到起始线的距离。



拖拉机和设备移至第一块小区,开始播种。播种过程通过播种机上的“开始播种”按钮启动。

Geo Link 面板始终显示试验的当前位置。

我们很高兴为您服务!

您的 WINTERSTEIGER 客户顾问将很乐意为您提供量身定制的解决方案!
