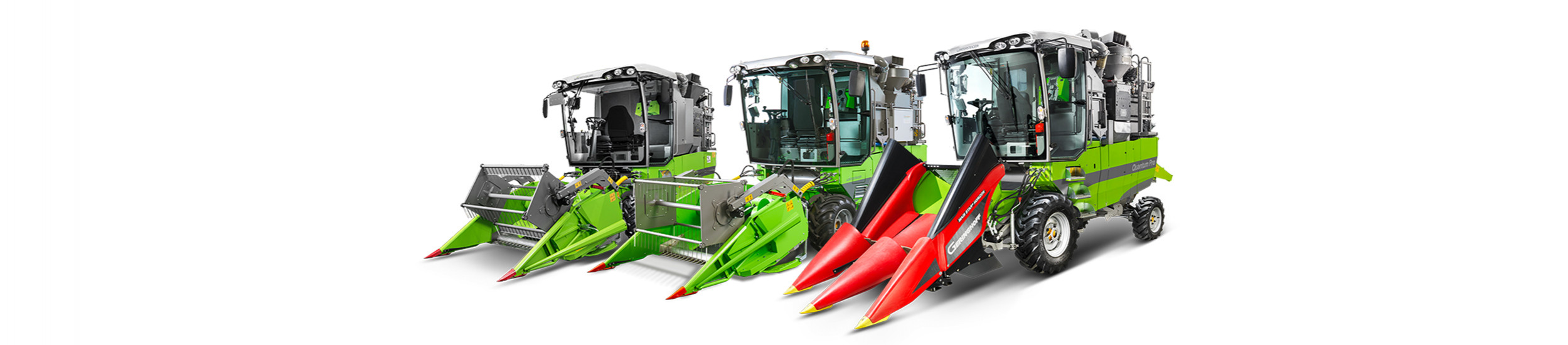

Quantum系列

Quantum联合收割机系列采用模块化设计,包括三个不同的型号,都采用了相同的Quantum技术。在设计时以用户为中心,这些联合收割机在吞吐量、用户友好性和种子处理方面树立了新的标杆。

  Quantum系列
  Core Plus Pro
小种子 ++ ++ ++
行栽作物 + + ++
收割速度 + + ++
操作员舒适度 + ++ ++
驾驶员辅助系统 + ++ ++
可用选项 o + ++

发动机功率 55KW/75Hp 55KW/75Hp 85KW/ 115Hp
粮箱容量

1100L / 30bu

1100L / 30bu 1700L/ 48bu
离地间隙 250mm/ 10英寸 250mm/ 10英寸 370mm/ 14英寸
行驶速度 17km/h/ 10.5米每时 25km/h/ 16米每时

25km/h/16米每时

半履带系统 不适用
o=良好/+=更佳/++=最佳

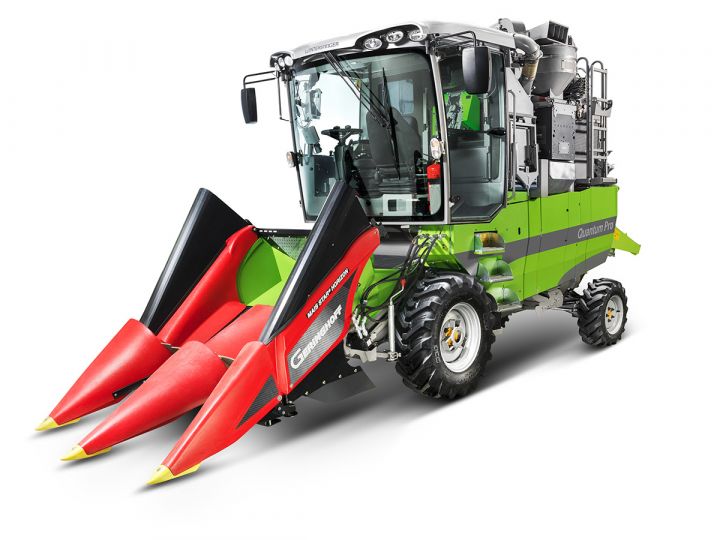

Quantum Pro 最大化性能的小区联合收割机

Quantum Pro-全新尺寸。

Quantum Pro 是 WINTERSTEIGER单一小区联合收割机系列中功能最为强大的机器。它是与市场领先的玉米和大豆研究公司联合开发而成,用于达成他们处理高产玉米和大豆品种的目标。该机器远见卓识的设计为所有行栽作物研究即将面临的挑战奠定了坚实的基础。



除了具备所有的Quantum Core和Quantum Plus功能之外,Quantum Pro在性能、割台宽度、粮箱大小和稳定性方面都设立了新标杆。这款机器是Quantum联合收割机系列中最高水平的代表之作。



凭借宽大的割台和大容量粮箱,Quantum Pro成为种子繁育和原种收获的理想之选。它的智能和模块化设计使清洁机器比以往任何时候都更容易,满足纯度标准。



优势总结:

  • 该机器功率高达85KW/115HP,可用于苗圃、产量试验和种子繁育
  • 大轮胎确保最大的稳定性和牵引力,并最大程度地降低对土壤的物理干扰

  • 操作理念先进,工作轻松
    • 驾驶室内布局合理且噪音水平低
    • 优秀的人体工程学设计,驾驶员和操作员工作起来轻松舒适
    • 直观的驾驶员辅助系统,支持全自动顺序控制,可在收割时达到100%重复性,因此可以更好地进行结果对比

  • 最大工作效率
    • OptiFlow谷物割台和高性能脱粒装置,实现料流优化



    • 功能强大的清洁系统,得益于双轴流风机提供的最佳风量
    • 通过获得专利的后清洁系统,样品纯度达到最高水平
    • 燃油消耗低且粮箱容量大(高达1700升/48bu),提供更长的续航里程
    • 结构坚固,维护成本低
    • 0–25km/h行驶速度

  • 高性能粮食物流
    • 最短循环时间(6m小区<20,包括采样)
    • 代表性采样:体积和时间控制(0–20L),具有最大重复性
    • 在驾驶室后面集成采样和装袋系统,带样品输送带
  • 精准的数据收集技术
    • 功能强大的HarvestMaster称重系统(H2 Classic、W1和W1 Plus)
    • 集成NIRS数据收集系统,带时间控制的定量给料装置

  • 适合多种作物
    • 更换切割单元和凹板只需要几分钟
    • 振动筛和振动器可以互换

  • 各种割台
    • 2行玉米和向日葵割台,具有不同的行距和切碎机型号
    • 平台式割台,宽度125– 200cm(49英寸–78英寸)
    • 行栽作物割台(2行),使用John Deere分拣元件

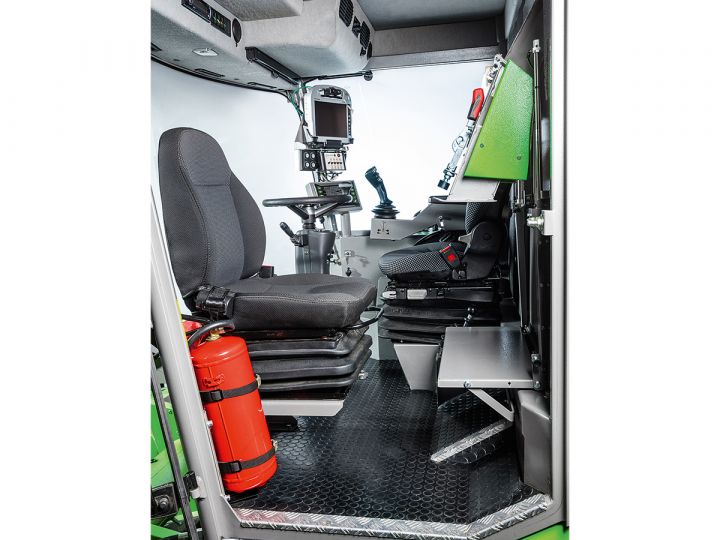

操作平台

WINTERSTEIGER Quantum Plus的特点是驾驶室、操作平台和控制系统的设计周到,确保满足用户的全方位需求。这种符合人体工程学的设计大大减少了导致疲劳的因素,并有助于保持专注水平,即使是在长时间收割作业收尾阶段,也可以防止疲劳。所有这些对用户需求细致入微的考虑,大大减少了收割的压力。Quantum Plus的先进设计将人、目的和地点融为一体,树立了以前的小区联合收割机无法达到的标准。

  • 清晰的空间概念:驾驶座稍微偏离中心,打造符合人体工程学的控制系统。为第二名操作员留出舒适作业所需的空间。
  • 降噪:豪华驾驶室提供76db(A)的最低噪音水平,为驾驶员和操作员营造最舒适的环境。这些可通过弧形窗户、缓冲组件上的解耦安装、阻尼式地板和后置发动机来实现。
  • 最高安全性:驾驶室已通过EN 13531 TOPS(翻车保护结构)的测试和认证,确保在紧急情况下操作人员的安全。
  • 宜人气候:配备8KW制冷输出的强大空调系统,即使在室外高温下,驾驶室也拥有一流的制冷能力。
  • 无压力的坐姿:Quantum为驾驶员和操作员配备了舒适的人体工程学座椅,也可作为空气驾驶座椅使用。
  • 无尘:密封的采样系统将灰尘拒之门外。
  • 电子可调节后视镜
  • 为方便安装汽车收音机而预先布线

  • 可调节转向柱的高度和倾斜度以获得最佳的舒适性。

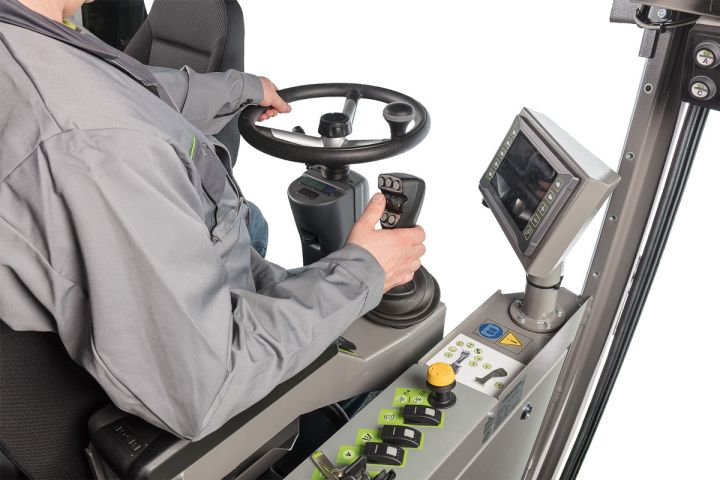

  • 安全操纵:多功能手柄内置在扶手中,可随驾驶座移动。
  • 所有的收割模式功能都通过多功能手柄进行操作,因此在整个收割过程中,手可以始终放在多功能手柄上:
    • 传动装置前进/后退,
    • 升/降割台,
    • 升/降拨禾轮,
    • 拨禾轮速度控制
    • 割台快速停止
    • 启动差动锁止器/四轮驱动系统(可选)
    • 在快速和缓慢的地面速度之间切换
    • 前/后移动拨禾轮或开/关分拣杆
    • 启动顺序控制
      • 所有其他控制和功能元件都以符合人体工程学的方式位于控制台上。

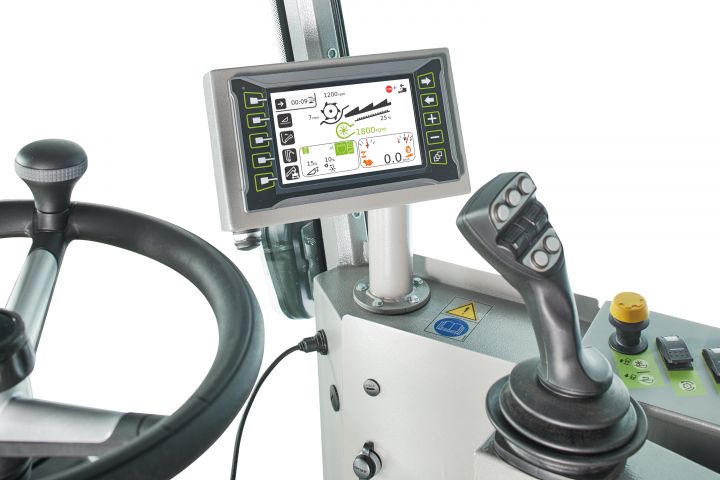

  • 凭借直观的一流可视化技术于7英寸彩色屏幕上呈现所有机器参数
  • 直接连接到发动机管理系统,进行监控和查看消息
  • 自诊断CAN总线系统可监控所有连接外设的完整性,便于维护和排除故障
  • 易于使用的服务菜单可检查所有组合功能,包括所有的输入/输出参数和传感器读数
  • 采用功能键的直观导航菜单
  • 集成USB接口,方便软件更新
  • 如果安装了后视摄像头(可选),倒车时会在联合收割机主显示屏上自动显示摄像头影像
  • 拨禾轮速度可与联合收割机的地面速度联动。如果联合收割机加速,拨禾轮也会加速,以确保平稳和连续的物料流入割台。圆周速度通常略快于地面速度,可以设置为百分比值形式。
  • 传动杆的全偏转可与最大行驶速度联动。例如,传动杆的0-100%等同于 0–2.5米每时。这样可以实现更高的分辨率和更准确的速度选择。通常,设置的最大速度为您的目标收割速度。在手动收割的情况下,无需在每个小区之后查找所需的收割速度,只需将传动杆移到100%。



强大的7英寸显示屏为我们独有的Easy Cycle-全自动行程管理系统奠定了基础。这一全自动流程允许驾驶员只需在行程里按一个按钮两次就可以控制整个机器。流程如下:



  • 到达巷带后,按一次循环按钮。传动杆停留在前进位置。
  • 机器自动停止。
  • 割台升到底,拨禾轮降到底。这确保了茎杆或禾芒不会留在镰刀杆上。
  • 压缩空气施加到割台。脉冲时间和脉冲量可单独配置。
  • 割台和拨禾轮移回初始位置。
  • 在短暂的延迟后,允许物料通过脱粒机,清洁鼓风机达到最大转速以清洁筛区。
  • 气动操作的叶片筛(如已安装)同时打开,释放任何卡住的禾芒或茎杆。
  • 称重循环自动启动。由于从筛盘到称重系统的种子输送管中装有基于雷达的种子检测传感器,联合收割机知道何时不再有种子接近称重系统。
  • 在可以安全地继续收割下一个小区后,驾驶员会收到视觉信号。
  • 按一次循环按钮,机器就会以完全相同的速度启动,以收割下一个小区。

    该系统可确保每个小区都以相同的方式处理,从而获得更具可比性的结果。此外,它还可以防止任何操作员出错并减少给联合收割机驾驶员带来的压力。驾驶员可以在任何时候覆写系统参数。

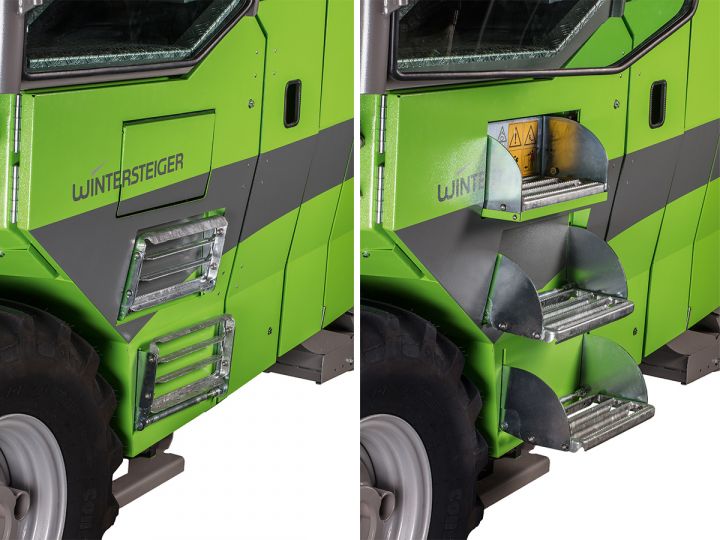

Quantum Plus的功能出色,可以收割中心小区:自动折叠台阶。当驾驶室门关闭时,台阶自动折起,防止作物在收割过程中被卡在台阶中。

当驾驶室门打开时,台阶再次自动展开,方便驾驶员安全离开驾驶室。

发动机和传动装置

为联合收割机提供动力。

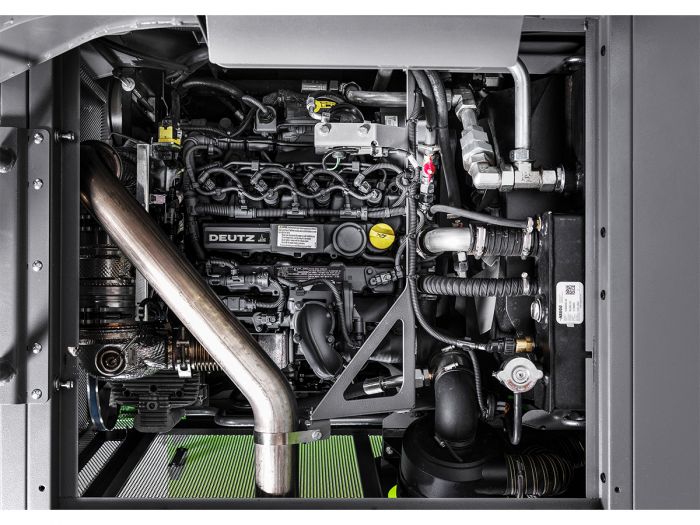

Quantum Pro小区联合收割机配备一流的高性能DEUTZ发动机。这款轻便但功能强大的发动机安装在联合收割机的后部,使噪音和热量远离驾驶室内的操作人员。发动机可以轻松地通过四面和顶部的检修板进行检修,方便进行日常检查和年度保养。

新开发的散热器护栅易于清洁,可防止碎屑堵塞散热片。高性能旋转筛可有效地防止灰尘和碎屑堵塞散热器。额外的吹扫系统定期对旋转筛进行清洁。



发动机配备柴油微粒过滤器DEF(柴油机尾气处理液)系统和诊断接口,符合最新的排放标准。150L/40加仑的油箱确保最大的续航时间。

归功于发动机的低油耗和大油箱,可以在不加油的情况下完成一整天的收割作业!





性能特点:



  • DEUTZ 3.6L水冷四缸柴油发动机
  • 115HP/85KW功率输出
  • 500Nm/369 ft lb扭矩
  • 150L/40加仑油箱
  • 10L/3加仑DEF液量

智能传动装置方案,实现最大牵引力

WINTERSTEIGER静液压传动装置支持高达25km/h(16米每时)的行驶速度。每个车轮都配备了重型静液压轮毂电机,可直接驱动。



  • 带或不带差动锁止器的前轴两轮驱动支持高达25km/h(16米每时)的行驶速度
  • 可选择带3个差动锁止器的四轮驱动–真四轮驱动。前后左右的差动锁止器用于实现最佳的牵引力。每个轮毂电机都有恒定的油流。

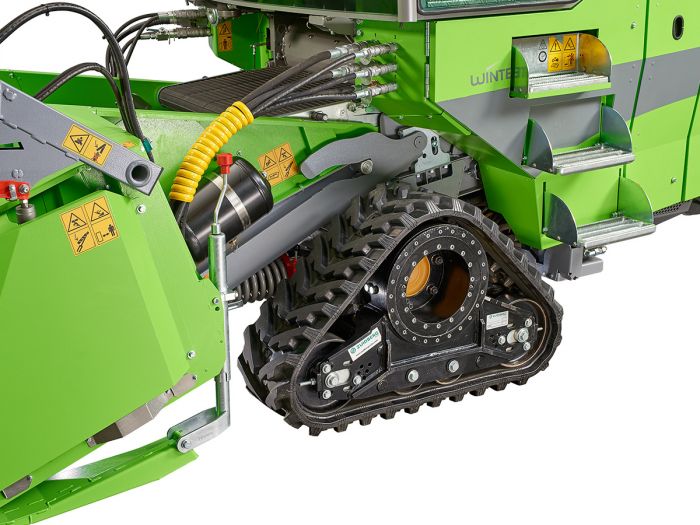

  • 前轴上的三角履带用于实现最佳的牵引力和较低的土壤压实度。与后轴上的四轮驱动结合,确保轻松转弯。

节能的传动线路

与竞争对手使用的重型抓取液压系统相比,高效可靠的皮带传动为收割提供了更多的动力。除了高效外,它们易于维护,调整起来也比较简单。

自动道路驾驶模式

如果激活道路驾驶模式,发动机只以所需的转速运行,以提供达到所需行驶速度的动力。不需要田间来回作业时使用的高速转动发动机。

这样可以减少油耗、降低噪音和减少磨损。

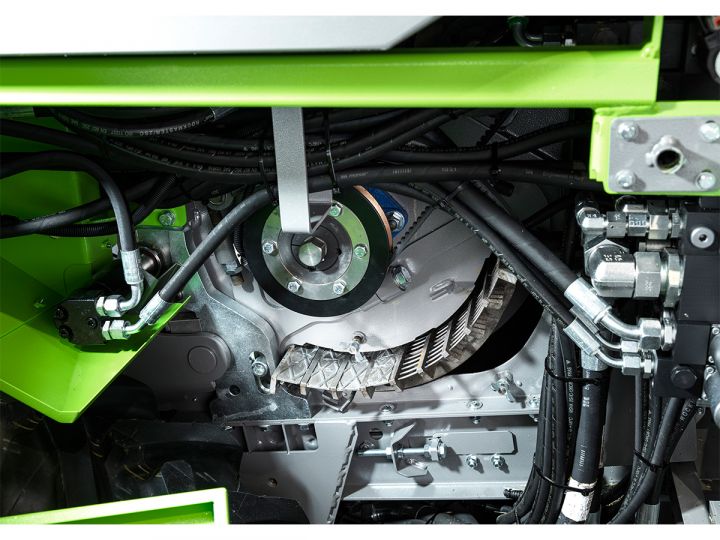

脱粒和清洁

OptiFloww 脱粒装置和清洁系统。

通过坚持不懈的开发,Quantum Core的OptiFloww割台(具有带式进料器)和OptiFloww高性能脱粒装置可实现最大吞吐量–即使最困难的收割条件也不在话下。Quantum Core的OptiFloww脱粒装置能够应对秸秆百分比较高或收获作物有水分等困难条件。优化后的料流同时改进了料流和吞吐量。

OptiFloww脱粒装置的性能特点:

  • 广泛的脱粒滚筒转速范围(240至1680rpm),适用于所有作物的温和脱粒
  • 功能强大的脱粒滚筒具有400mm(15.7英寸) 直径
  • 大包角(117°)和大滚筒直径为脱粒粮食提供大凹板分离区
  • 液压可调凹板间隙,可从联合收割机的主显示屏进行操作
  • 新型方管式脱粒圆筒降低了功耗
  • 脱粒滚筒和脱粒圆筒采用创新的设计和安排,可实现高效料流,并降低堵塞机器的风险
  • 凹板适用于所有作物类型(网格间隔6至36mm)
  • 凹板可以从侧面更换,不需要拆卸割台
  • 9和12mm凹板的除芒杆可获得最佳的大麦收割效果

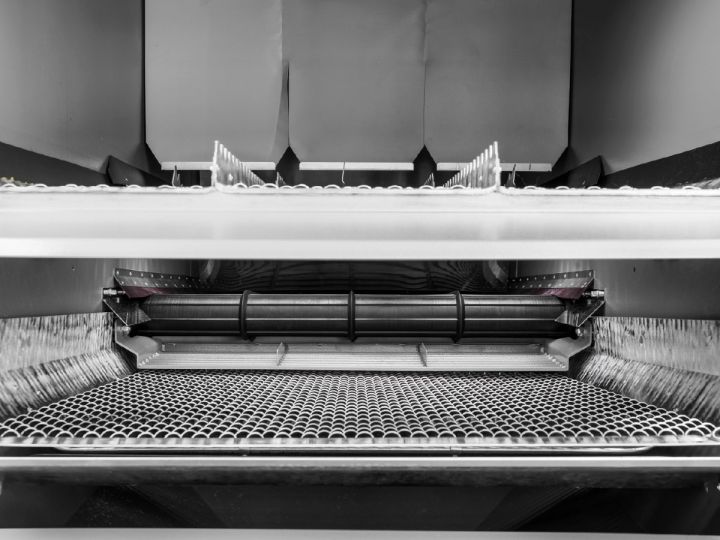

OptiFloww清洁系统。

对于Quantum Plus来说,优化是关键所在。因此,对Quantum Plus的分离和清洁系统与振动筛和振动器进行了优化,以发挥脱粒装置的性能。振动器凭借其长冲程和大落差发挥出高效率。振动器和振动筛摆动臂中的滚珠轴承保证了长使用寿命。液压驱动的轴向鼓风机为筛分系统提供了必要的高输出,以及在节省空间的设计中提供层流气流。脱粒箱输送带后面带中间耙的台阶有助于物料分离。



性能特点:



  • 与脱粒系统相称的清洁系统性能
  • 单筛或双筛配置取决于目的、吞吐量或纯度
  • 采用滚珠轴承铰接的摆动臂延长了使用寿命
  • 凹板、振动器和振动筛适用于所有作物类型
  • 振动筛很容易取出进行清洁或将机器切换到不同的作物
  • 振动筛部分和振动器部分可在各自位置互换使用



版本和配件:



  • 尺寸可达32mm的GRAEPEL振动器
  • 高达32mm的GRAEPEL顶筛适,用于所有作物类型,也可采用叶片可调的顶筛
  • 3至20mm的底筛(圆孔),适用于所有作物类型。顶筛也可以用作底筛
  • 用于清洁循环的气动式叶片筛孔(可选),可清除任何卡住的禾芒(可选)
  • 机器后部的粮食损耗传感器,用于提供损耗的视觉反馈(可选)

种子处理

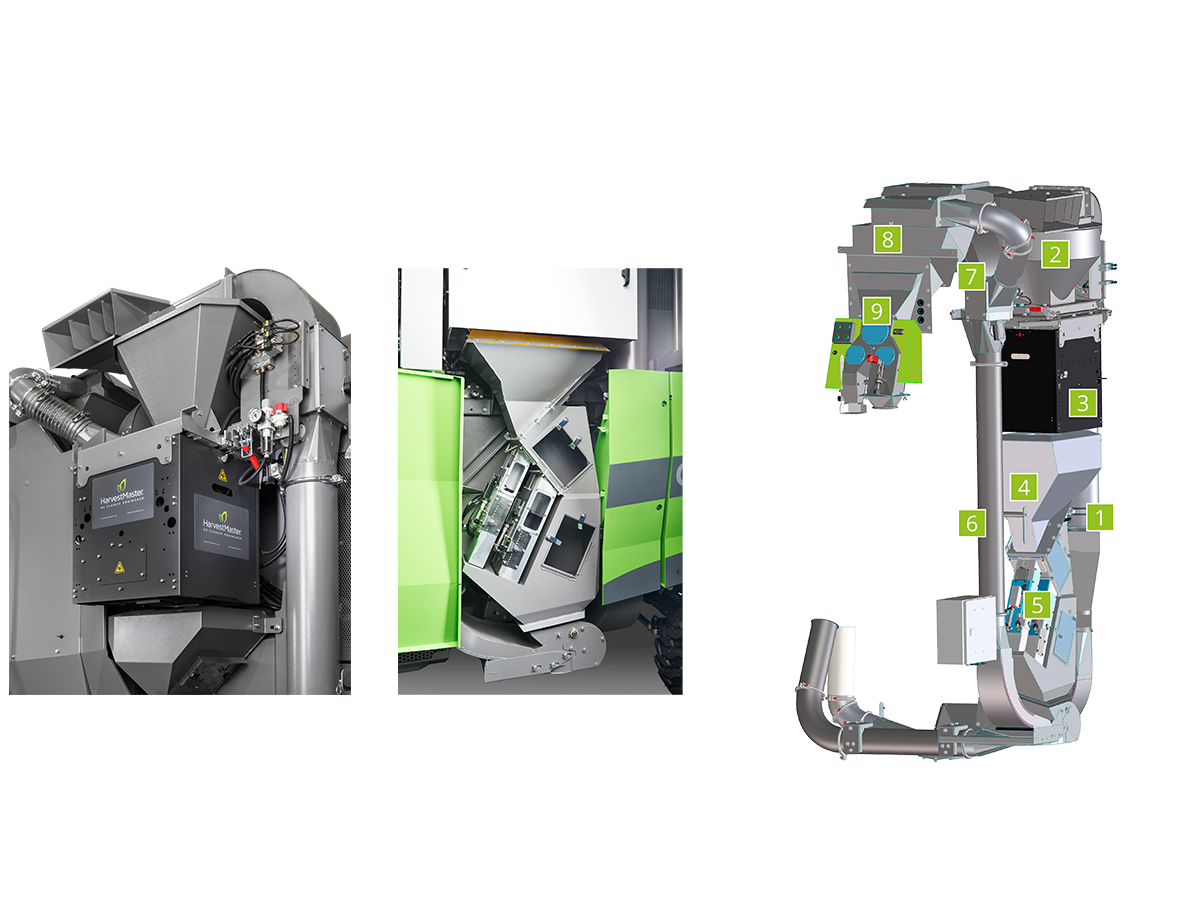

高性能粮食物流。

1. 将收获物从清洁筛箱向上输送
2. 粮食分离翼型分离器
3. 称重系统
4. 接口采样器,侧面装袋
5. 体积控制采样系统
6. 气动种子输送
7. 输送到粮箱
8.输送到采样器
9.采样器

粮食-空气混合物的有效分离对下游流程步骤至关重要。通过获得专利的翼型分离器,现在可以在节省空间的紧凑设计中以温和、快速和可靠的方式分离粮食。这种创新的设计原理避免了循环磨粒和向下气流,以免影响称重结果。同样的原理也被用于舱内采样器的翼型分离器。

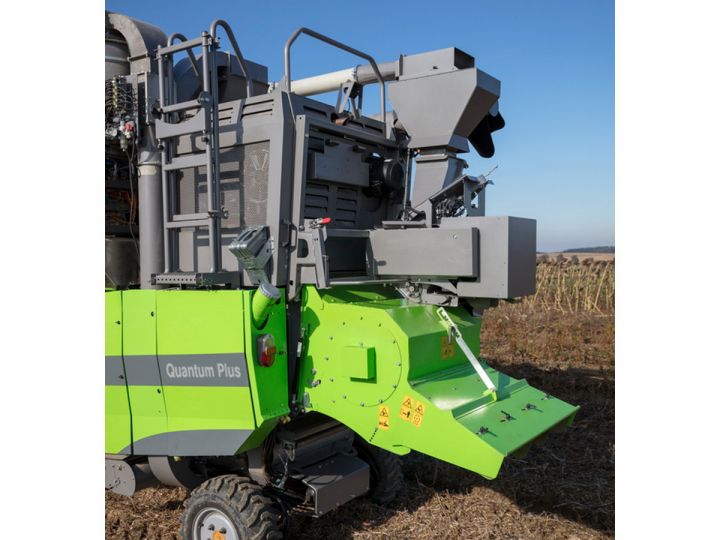

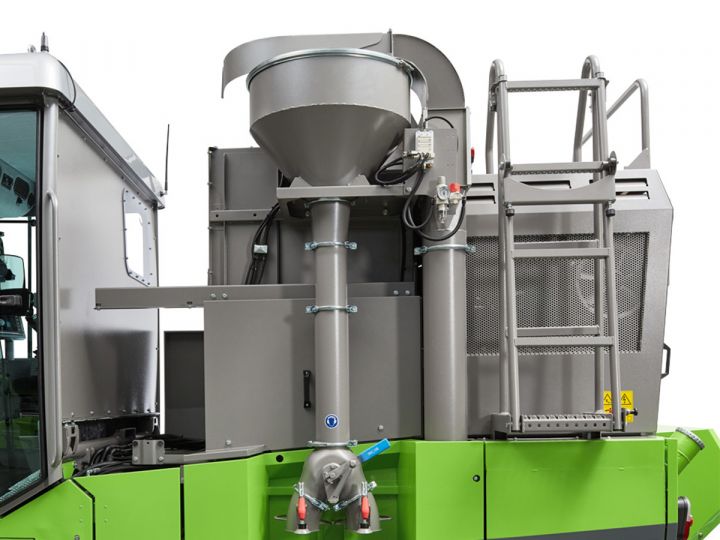

在不收集收割数据的双人收割中,小区样品在侧面装袋。操作员可使用带开关杆的双袋支架以符合人体工程学的方式快速作业。小型高度可调的装袋平台适合最高约10kg的小区样品。大型平台可用于更大的小区。舱内装袋系统作为选项提供。

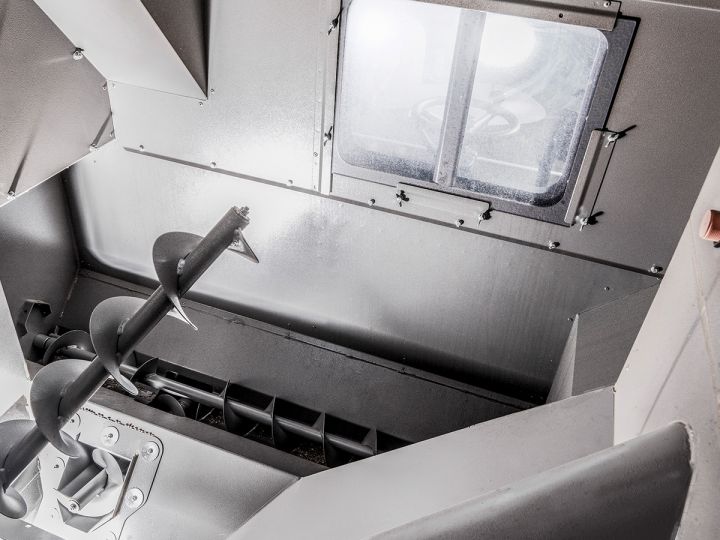

粮箱是一个标配件,有两种不同的尺寸(1500L/40bu或1700L/48bu)。它安装在机器的中心,重量均匀分布在前轴和后轴之间。箱底有一个便于清洁的翻板,另外在顶部粮箱门旁边还有一个压缩空气耦合器。其可用作空气喷嘴来辅助清洁过程。



性能特点:



  • 电子料位计和驾驶室视窗
  • 卸料速度快,2分钟内可将整个料箱全部清空
  • 液压可折叠卸料喂入搅龙,卸料高度3.6m(11英尺8英寸),可选4.7m(15英尺2英寸)
  • 易于清洁,可用于种子繁育和原种收获
  • 可轻松拆卸交叉喂入搅龙

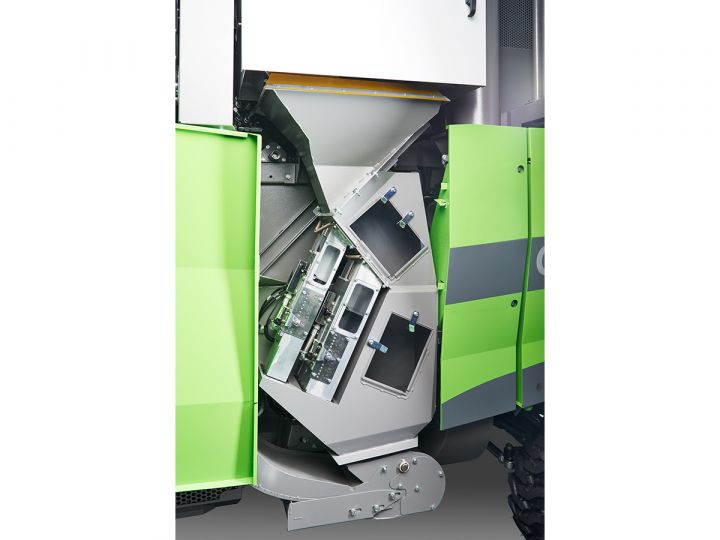

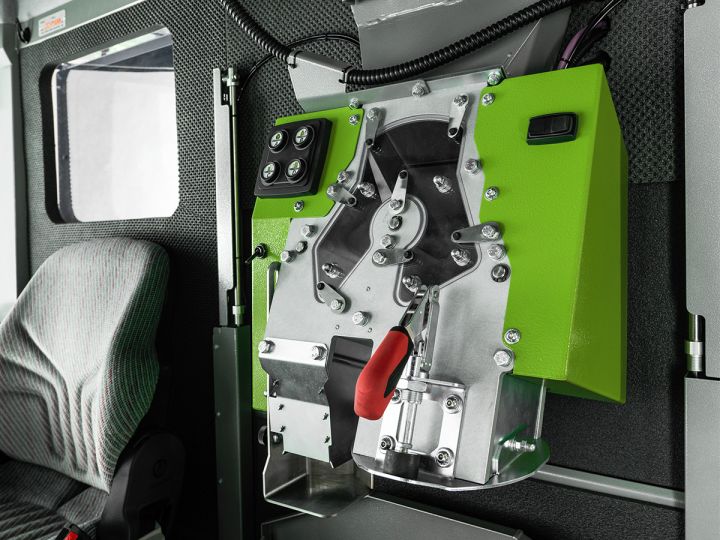

根据样本定义在驾驶室中进行采样。操作员按下按钮即可启动采样过程。或者,也可使用脚踏开关来触发取样操作,从而腾出双手来处理样品。采样系统以绝对无尘的方式工作,不会污染驾驶室。

如果需要,驾驶员可以对下一个小区启用或禁用采样。

根据配置,Quantum Plus可以仅有一个样品出口(大)或有两个样品出口(小和大)。此外,操作员可以预先选择进行采样的样品口。

如果小区产量不超过20升,则系统可用于在驾驶室内对整个小区进行装袋。



性能特点:



  • 样品出口符合人体工程学,位于驾驶室后壁
  • 适合一人或多人操作
  • 监控采样系统
  • 如果在下一个样品准备好时样品没有排出,系统将停止运行
  • 高达2.7L的体积定义采样
  • 高达20kg的时间定义采样,精度为5%

体积控制样品定义



Quantum Plus的样品定义明确,并提供了各种选项。收割软件的“Easy Sample”模块用于预定义采样的类型或采样的组合。
定义样品体积是一个简单的手动操作,可在机器端进行并且无需任何工具。可在一定范围调整样品体积。支持以下样品定义变量:



  • 小样品,200–700ml
  • 大样品,700–2000ml
  • 双样品(小样品和大样品)



时间控制样品定义



使用时间控制样品翻板的样品定义允许采集更大的小区同质样品。在车载电脑上设置了一个确定的时间后,操作员就可以在驾驶室中使用采样器进行采样。与时间相关的样品大小上限为20升/40磅。重复精确度约为5%。

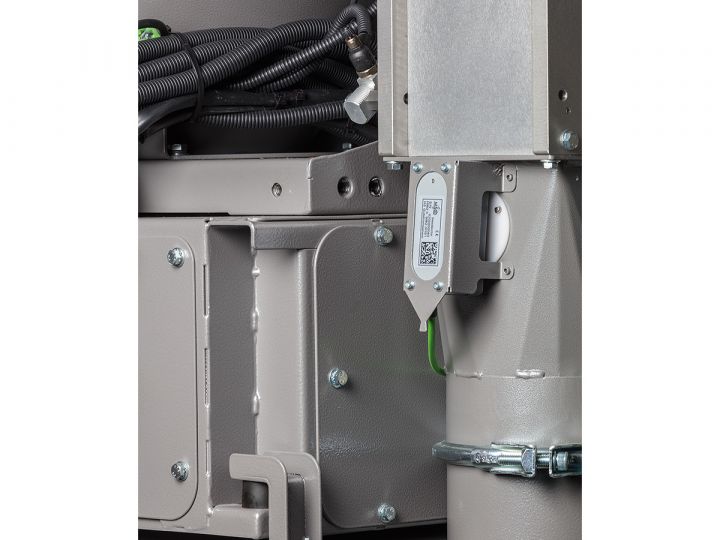

基于雷达的种子检测传感器可以安装气动输送管中,该输送管通向称重系统并且从称重系统延伸到驾驶室内的采样器。传感器读数用于确定是否仍有种子流过输送管。将根据传感器的读数启动不同的翻板。优点:根据实时料流操作翻板并取代预设定时器设置。低产量小区通过系统的速度比高产量小区要快,因此会根据产量缩短循环时间(可选)。

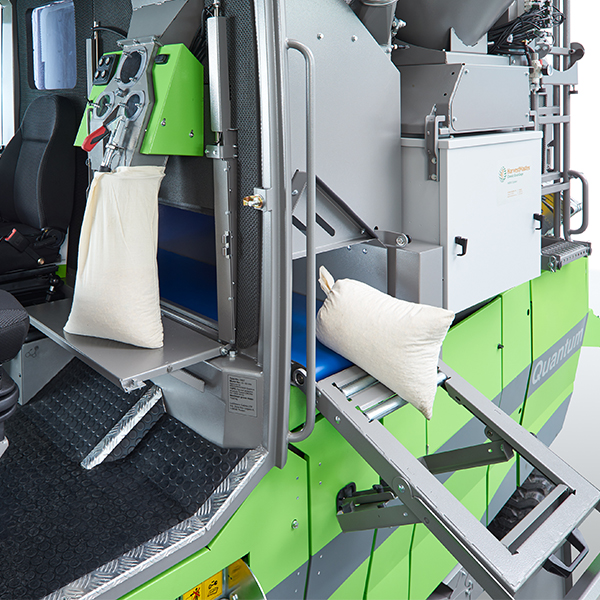

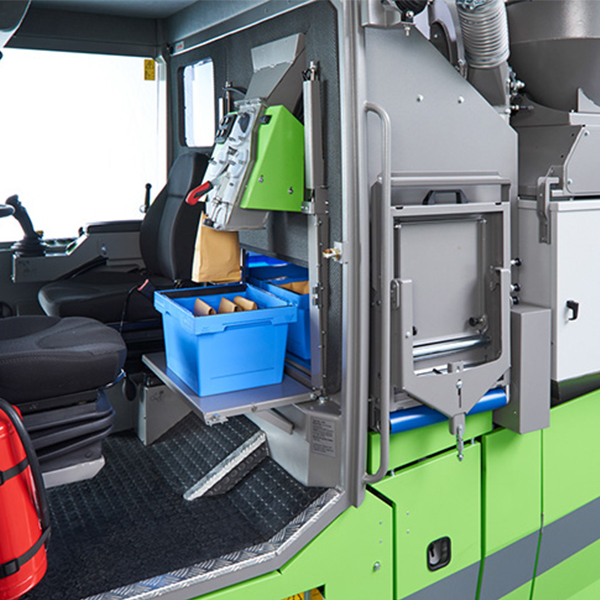

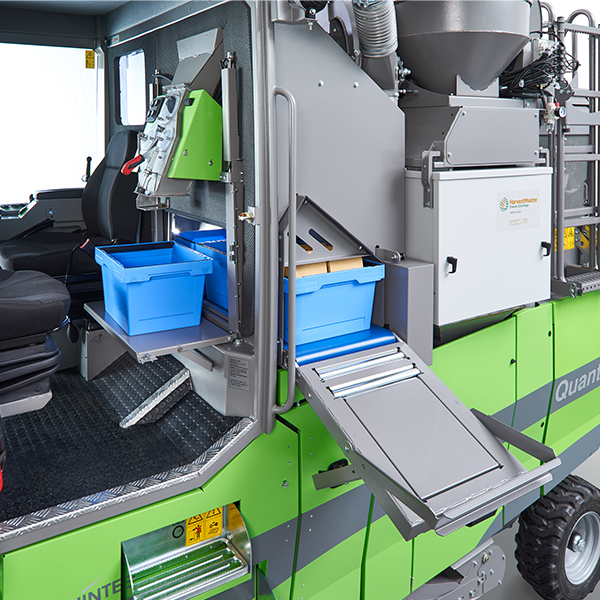

集成的样品存储室位于驾驶室和粮箱之间,是一种创新和实用的解决方案。它极大地提高了Quantum的效率,同时不影响机器的宽度和稳定性。



装袋后,操作员可使用便利的存储台将样品放入标准箱中。WINTERSTEIGER推荐的箱子为400x300x210mm。装满箱子后,操作员打开驾驶室后方的气动操作滑动门,将箱子放置在其后面的输送带上。输送带总共可以放5个标准箱。当输送带放满时,打开带滚轮的外侧门,向下折叠,通过启动输送带逐一取下箱子。

Quantum Core样品存储室还可以容纳其他尺寸的箱子,前提是箱子宽度不超过400mm(16英寸)且高度不超过220mm(8英寸)。

在装袋过程中使用的装料袋也可以代替箱子存储样品。袋子直接放置在输送带上,在输送带上装料和倒料的过程与使用箱子时相同。



性能特点:



  • 20 cu ft存储容量
  • 5个箱子的空间(12英寸x16英寸)
  • 电子输送带系统用于装料和卸料
  • 侧面没有影响输送宽度的任何突出

称重系统

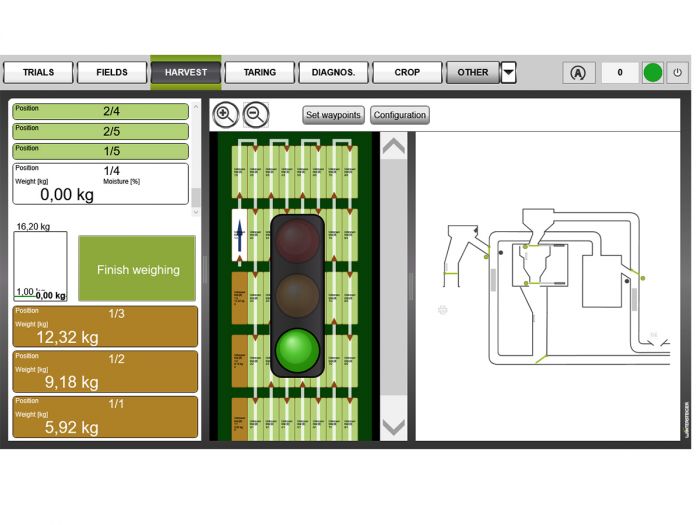

Easy Harvest称重和采样软件。

Easy Harvest软件安装在Windows平板电脑上,与联合收割机的电子设备和称重系统硬件相结合。这种全面集成使得操作员可以在一个应用程序中管理所有的称重和采样任务。由于Easy Harvest与联合收割机的所有子系统相连,因此它支持动态种子输送时间,实现尽可能短的循环时间。

该软件能够让联合收割机操作员清晰地实时了解粮食如何循环通过机器的每一个环节。



Windows平板电脑用于:



  • 称重系统数据采集
  • 采样系统控制
  • 顺序控制

多功能软件用于:



  • 称重系统控制
  • 收割数据采集
  • 采样系统控制
  • 重量校准向导
  • 水分校准向导
  • 生成实地图
  • 导入/导出实地图
  • 可安全收割下一小区时的视觉反馈

高精度收割数据收集系统。

WINTERSTEIGER根据客户的要求量身定制称重和数据收集解决方案。以下是各种配置的优势一览:





  W1 W1 PLUS H2 ClassicTM
系统 1个容器 1个容器 1个容器
称重单元数量 2 2 3
性能(小区产量x循环时间) 小和中型小区产量 小和中型小区产量 小、中和大型小区产量
评估(小区重量不超过15kg)
单独测量 单独测量 单独测量
评估(小区重量超过15kg) 单独测量
不超过30L
单独测量
不超过30L
多元测量
重量测量

+

+ +
水分记录   + +
粮食水分的水分测量 40% 40% 40%
百公升重量测量     +
数据传输到NIR系统 + + +
使用Easy Harvest收割软件 + + +
使用其他收割软件操作 + + +
连接其他数据库 + + +
连续收割长小区     +
斜坡和运动传感器减少收割机振动或移动引起的误差 + + +
称重功能支持的坡度不超过 10% 10% 10%

W1和W1 Plus

HarvestMaster专为WINTERSTEIGER开发的新型W1和W1 Plus称重系统,可在重量和水分测量上实现无与伦比的精度和速度。称重系统基于独有的测量和粮食处理技术。这个紧凑而经济实惠的系统设计用于安装在Classic Plus和Quantum小区联合收割机上。该系统能够处理所有常见的农田作物。W1称重系统仅测量重量,而W1 Plus称重系统还可以确定收获物的水分含量。



  技术数据:
尺寸 38cmx46cmx48cm(15英寸x18英寸x19英寸)
容量 最高30.5L
称重精度 ±45g(±0.1lb)
水分测量 精确到±1%
驱动器 气动
温度 0°至50°C(32°至122°F)
我们保留修改技术数据的权利。

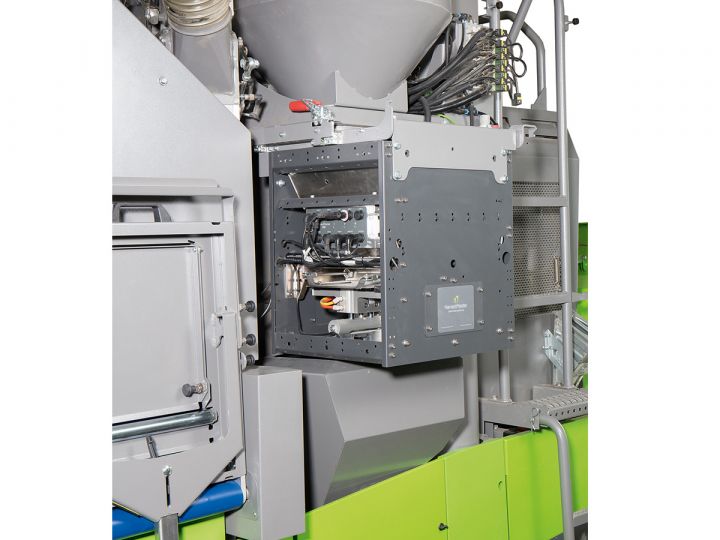

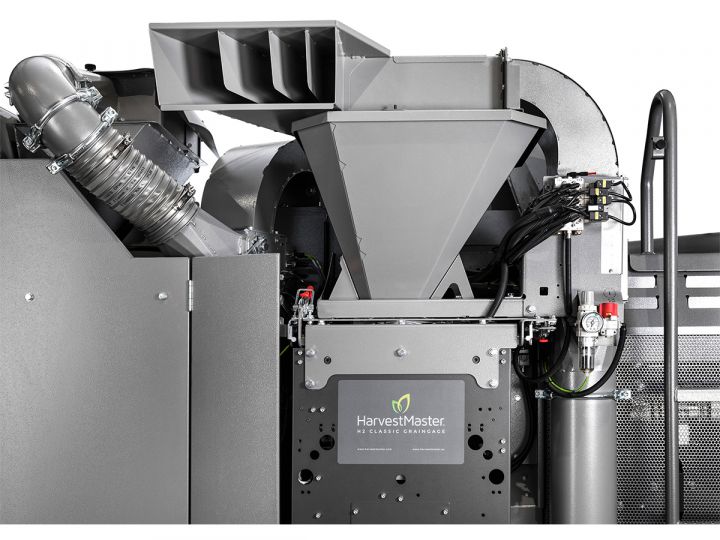

H2 ClassicTM

这款极为紧凑的收割数据收集系统非常适合广泛应用于所有作物类型。它同样适用于小批量收获物和小产量,以及大批量收获物(如玉米)。凭借其大容量的称重桶,可在一次称重过程中记录绝大多数小区,保证极短的循环时间。通过使用Easy Harvest软件来管理田间试验计划以及存储和导出收集的数据,还可以在Quantum上控制各种采样选项。

性能特点:



  • 不间断的快速处理时间:通过中间存储允许在称重完成之前进入下一小区。
  • 测量循环极短
  • 对小区重量、水分含量和百公升重量/测试重量吞吐量优化的振动补偿自动化测量,带来超高精度
  • 通过料位检测可以对大型小区产量进行多元测量(>15kg(30lb),“条带模式”)。

收割顺序:



  • 收获物直接收割到称重桶中。
  • 称重桶达到最大料位后,剩余的数量被存储在料斗中并在下一个循环进行称重。
  • 结束小区时通过按下按钮来手动启动称重循环。
  • 对于较大小区产量,将加上不同部分的重量。
  • 数据存储在车载电脑中。
  • 如果启动了采样器,将自动采样;如果需要,可立即印上标签。

  H2 ClassicTM技术数据
称重系统
尺寸(宽度x进深x高度) 380x460x480mm(15x18x19英寸)
称重桶容量 约19升 (0,54bu),
约15kg(33lb)小麦
水分测量能力/
测试重量确定
2.3升或1.2升
测量精度
重量 循环精度:最大+/-45g(+/-0,1lb)
小区精度:最大+/-45g(+/-0,1lb)
百公升重量 +/-1.0kg/HL
水分 +/-0.5%或粮食水分0%–27%
+/-1.0%或粮食水分27%–40%
1次称重过程的速度/循环时间 <=6秒
我们保留修改技术数据的权利。

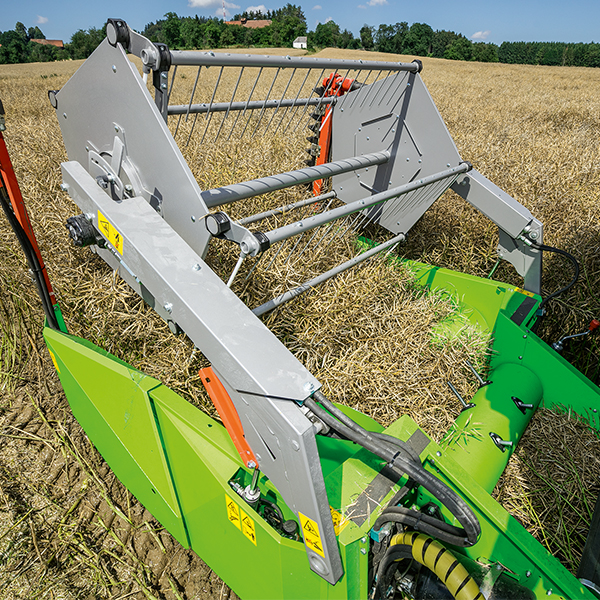

最大化性能的割台

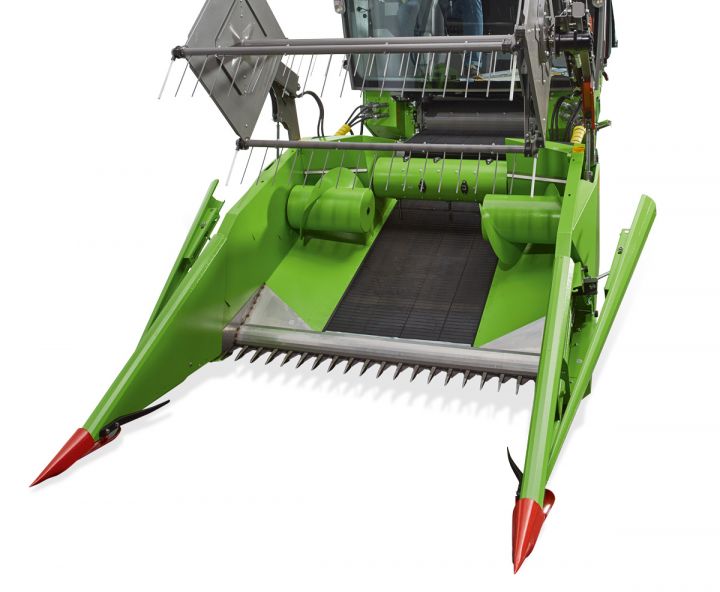

采用OptiFloww技术的割台。

Quantum的OptiFlowW技术是我们坚持不懈地开发小区联合收割机割台所取得的成果。OptiFlowW使机器在最困难的条件下也能实现最大进料性能。残留的粮食、杂草、长秸秆或大体积作物都不会影响进料性能。分流喂入搅龙大大改善了物料流动,特别是消除了对特殊油菜籽割台的需要。压实滚筒可确保物料在转移到脱粒装置之前进行压实和对齐。





OptiFloww割台的性能特点:

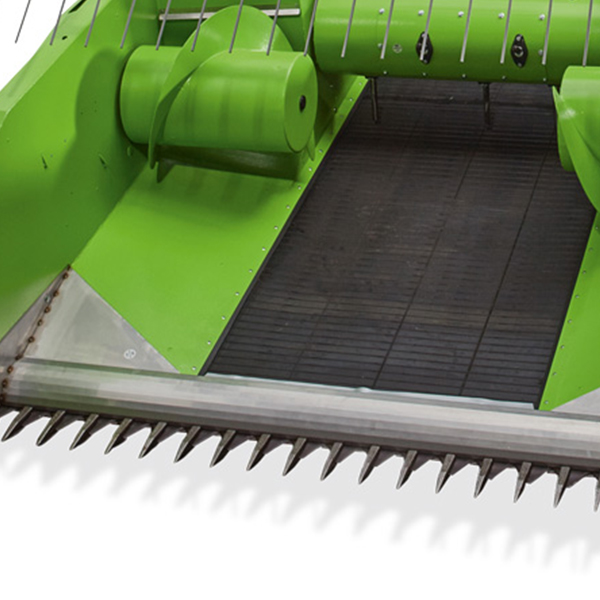

  • 在切刀的正后方有一个圆形台阶,可以改善料流和有效防止粮食损耗。
  • 分流喂入搅龙提供了最优的料流和最大的进料性能。结合使用压实滚筒,将收获物纵向传送到脱粒装置。这大大提高了脱粒装置的效率。
  • 利用分流喂入搅龙,驾驶员可以获得最好的切割视角。
  • 通过压缩空气进行有效的气动清洗,避免出现混合情况
  • 大升降高度(1050mm)优化了油菜籽和向日葵的收割。
  • 现代化的液压直接驱动器具有很高的效率
  • 用于整个割台的快速停止系统可防止异物进入。
  • 适用于切割高度低而均匀的滑板,配有快速调节器



驾驶员拥有最好的切割视角

分流喂入搅龙实现最优料流

圆形台阶防止粮食损耗

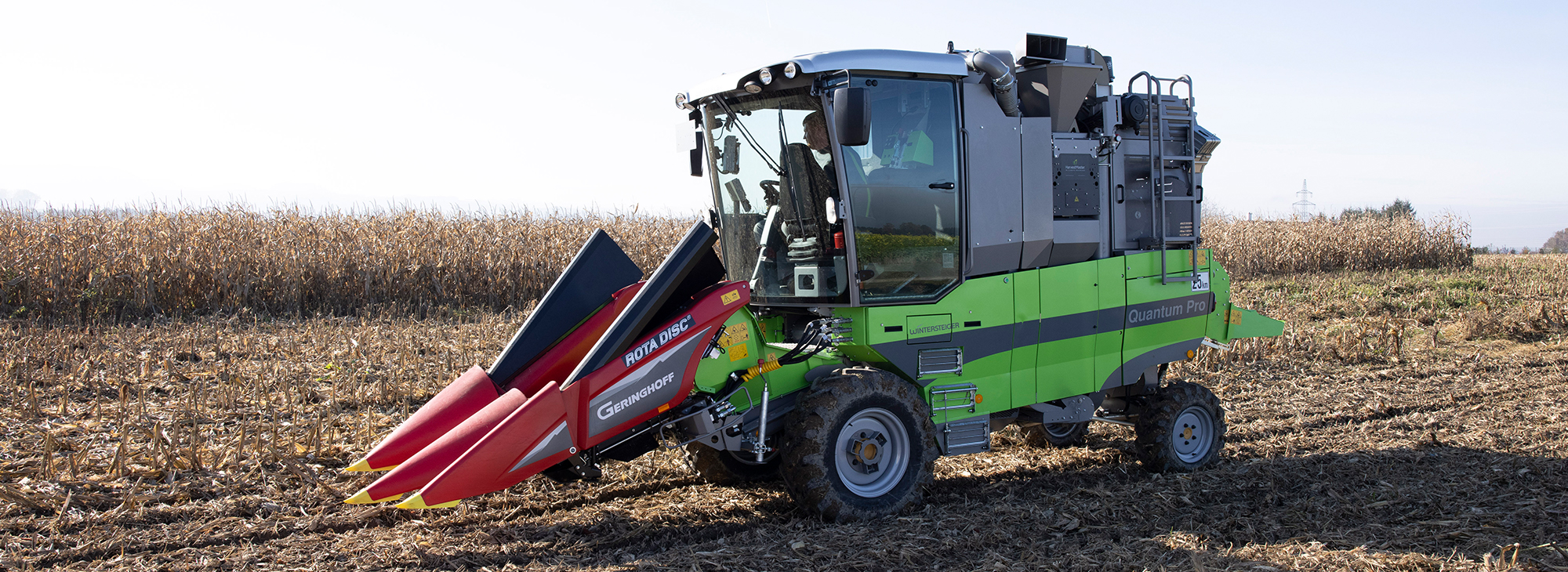

玉米割台

Quantum Core配备了玉米割台,收割玉米小区的性能令人印象深刻。



性能特点:



  • 无混合输送带系统在清洁度和进料性能方面优于任何进给室。
  • 稳定的框架和牢固耐用的采摘元件
  • 无损收割和均匀、温和的收获物进料
  • 驾驶室内剥离器板的液压调节
  • 狭窄设计支持收割中心小区,即使行距很小



版本和配件:



  • 2行:提供60cm(24英寸)和75cm(30英寸)行距。可按要求提供其他行距。
  • Rotadisc切碎机或水平秸秆切碎机(可选)确保切碎过程干净利落
  • 额外的向日葵收割设备(可选)

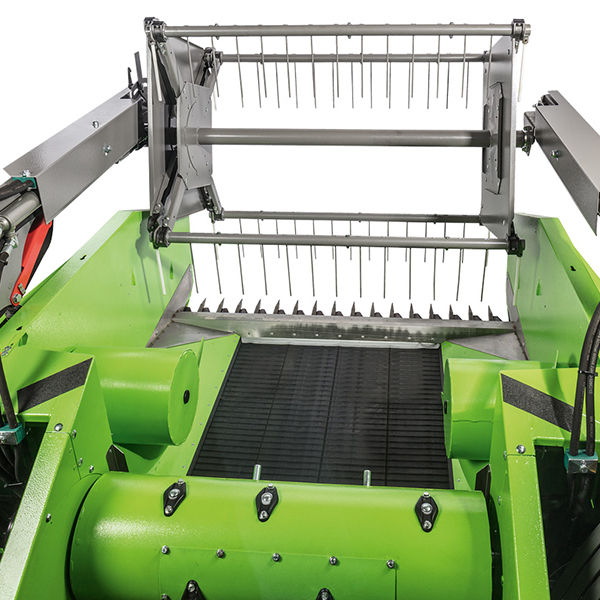

行栽作物割台

行栽作物割台用于收割大行间距大豆的收割台。平角分拣元件和输送带确保周密地摄入作物,实现低切割高度和最优的进料。除石器可防止异物进入。通过模块化设计,行栽作物割台可以完美地适应您的需求和不同的土壤条件。行单元是浮动的,但也可以固定到位。坚固的高度可调或旋转滑板适用于最小的切割高度以及侧面前导轮。



性能特点:



  • 模块化概念(固定/浮动单元,带支撑轮/滑板)
  • 完美适应不规则地形
  • 可以移动的同时在操作平台内调节摄入速度、进料元件的反向单元、折叠式作物分隔器等


配置和配件:



  • 行距:76cm(30英寸);可按要求提供其他行距
  • 侧面前导轮
  • 旋转滑板
  • 刚性滑板

选件

其他可用选件:

  • 秸秆切碎机,均匀分布秸秆
  • 粮流监测装置,优化循环时间
  • 后视摄像头系统,集成在联合收割机主显示屏上
  • 多摄像头系统,观察粮食在机器中的循环情况
  • LED工作大灯,位于两侧和车尾
  • 机器顶部的可折叠安全框架
  • 额外的储气罐
  • ...

种子研磨机

研磨机确保收获的种子在离开田地之前不能发芽。

研磨机的核心元件是经过检验的工业部件。V形开齿辊破碎机可在不同的速度下运行,效率和效果俱佳。它们坚固耐用,专为长期使用而设计。



研磨辊之间的间距可以连续而精确地调整,这意味着所有常见的作物–从油菜籽和谷物到大豆和玉米–都可以使用相同的研磨辊来加工。控制系统监控辊隙是否正确,可配置的研磨机进料量可以防止堵塞。如果有异物侵入系统,将由弹簧过载保护装置来保护辊。

研磨机的性能特点:



  • 经过验证的高效磨辊系统,已在工业应用中得到检验
  • 通用辊适用于各种栽培
  • 可调节辊距
  • 种子破坏率达99%以上



配置:



  • 可配备或不配备秸秆切碎机
  • 集成谷壳撒布机
  • 集成磁分离器

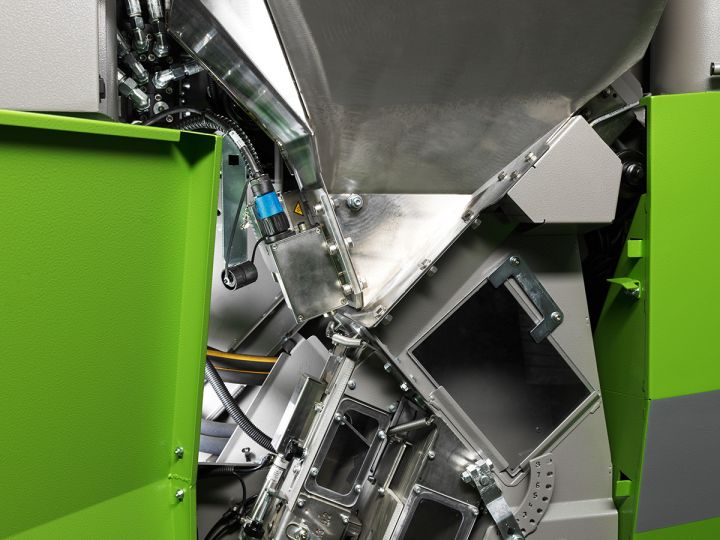

用于作物分析的NIR系统解决方案

用于作物分析的NIR系统解决方案

收获物的呈现方式对NIR分析数据的质量有重大影响。NIR系统解决方案的重要优点在于,可对收获物通过NIR测量头的过程进行控制。这可以确保对整个小区进行有代表性的分析。收获材料的呈现方式适用于各种作物,从油菜籽到谷物、豆类和玉米。



随后,Easy Harvest作物软件自动将NIR分析信息分配给相应的小区并存储数据。WINTERSTEIGER NIR系统解决方案标配POLYTEC接触式测量仪。可按要求提供其他NIR测量仪。

尺寸和技术数据

对比

Quantum Core Quantum Plus Quantum Pro
机身
发动机 DEUTZ 2.9L,柴油,Tier 5,55KW
75HP,4缸,水冷,
240Nm(177 ft lb)扭矩
DEUTZ 2.9L,柴油,Tier 5,55KW
75HP,4 缸,水冷,
240Nm(177 ft lb)扭矩
DEUTZ 3.6L,柴油,Tier 5,85KW
115HP,4 缸,水冷,
500Nm(369 ft lb)扭矩
油量 100升(26加仑) 100升(26加仑) 150升(40加仑)
DEF容量 不适用 不适用 10升(3加仑)
散热器进气口 多孔表面 旋转筛 带气动清洁的旋转筛
液压传动装置 两轮驱动,带差动锁的两轮驱动
永久四轮驱动,带3个差动锁的四轮驱动
两轮驱动,带差动锁的两轮驱动
带3个差动锁的分时四轮驱动
三角履带
两轮驱动,带差动锁的两轮驱动
带3个差动锁的分时四轮驱动
三角履带
地面速度 17km/h(10.5米每时) 25km/h(16米每时) 25km/h(16米每时)
前胎 250/80-18–1569mm(62英寸)外宽400/55-17.5–1791mm(71英寸)外宽 250/80-18–1569mm(62英寸)外宽400/55-17.5–1791mm(71英寸)外宽 340/80-20–1880mm(74英寸)外宽405/70-20–1956mm(77英寸)外宽
后胎 23/8.5-12
26/12-12
23/8.5-12
26/12-12
10/75-15.3
320/55-15
离地间隙 250mm(10英寸) 250mm(10英寸) 370mm(14英寸)
轴距 2600mm(102英寸) 2600mm(102英寸) 2920mm(115英寸)

割台
平台式割台 1250mm(49英寸),1500mm(59英寸),1750mm(69英寸) 1250mm(49英寸),1500mm(59英寸),1750mm(69英寸) 1250mm(49英寸),1500mm(59英寸),1750mm(69英寸),2000mm(78英寸)
拨禾轮 4或5板 4或5板 4或5板
切割高度  30mm–1050mm(1.2英寸–41英寸) 30mm–1050mm(1.2英寸–41英寸) 30mm–1095mm(1.2英寸–43英寸)
玉米割台 2行60cm(24英寸)或75cm(30英寸)可选(带切碎机) 2行60cm(24英寸)或75cm(30英寸)可选(带切碎机) 2行60cm(24英寸)或75cm(30英寸)可选(带切碎机),3行50cm(20英寸)
行栽作物割台 2行50cm(20英寸)或75cm(30英寸) 2行50cm(20英寸)或75cm(30英寸) 2行50cm(20英寸)或75cm(30英寸)
向日葵割台 2行75cm(30英寸) 2行75cm(30英寸) 2行75cm(30英寸)

粮食收集和称重系统
仅装袋  驾驶室内或左侧 驾驶室内或左侧 驾驶室内或左侧
采样 驾驶室内定义的时间 驾驶室内定义的时间或体积 驾驶室内定义的时间或体积
粮流监控  不适用 输送管中有雷达传感器 输送管中有雷达传感器
粮箱  700或1100L(20bu或30bu) 700或1100L(20bu或30bu) 1500(40bu)或1700L(48bu)
卸料高度  3.2m(10英尺6英寸),可选4.2m(14英尺) 3.2m(10英尺6英寸),可选4.2m(14英尺) 3.6m(11英尺8英寸),可选4.6m(15英尺2英寸)
称重系统 W1+,重量和水分
HM H2C,重量、水分、测重
W1+,重量和水分
HM H2C,重量、水分、测重
W1+,重量和水分
HM H2C,重量、水分、测重
软件 Easy Harvest、Mirus Easy Harvest、Mirus Easy Harvest、Mirus
平板电脑 Mobile Demand Panasonic  Panasonic

控制系统
联合收割机监视器 5英寸彩色监视器 7英寸彩色监视器 7英寸彩色监视器
清洁循环  通过MUFU上的按钮手动操作 全自动循环 全自动循环
行程管理 不适用 全自动循环 全自动循环


选件
秸秆切碎机
种子研磨机
Polytec NIR 无
摄像头

尺寸

尺寸

长度:5700mm(225″)起,包括带作物分隔器的割台
宽度:1500mm(59″,中行脱粒)起,最大2250mm(89″)
高度:2975mm(117″)
长度:5700mm(225英寸)起,包括带作物分隔器的割台
宽度:1500mm(59英寸,中行脱粒)起,最大 2250mm(89英寸)
高度:2975mm(117英寸)
长度:包括割台,最大 7330mm(289英寸),并且安装了切碎机和外分隔器
高度:3200mm(126英寸),不含旋转式警告信标
机身宽度:1620mm(64英寸)
驾驶室宽度:1800mm(71英寸),1880mm 驾驶室顶部(74英寸)
重量 3900kg(8600lb)起,包括驾驶室和割台 3950kg(8700lb)起,包括驾驶室和割台 5900kg(13000lb)车头设备,包括割台



  • 更大的功率可提高吞吐量性能
    • DEUTZ 3.6L水冷四缸柴油发动机
    • 115HP/85KW 功率输出
    • 500Nm/369 ft lb扭矩
    • 150L/40加仑油箱
  • 粮箱大小高达1700L/48bu,可缩短卸料时间。可以在田间完成一整圈的作业,并可以仅在一侧卸料,还适用于高产作物。
  • 粮箱卸料高度可达15英尺2英寸,可抵达最大粮车高度
  • 大轮胎提高稳定性并增加土壤接触面,从而降低土壤压实度
  • 14英寸离地间隙,方便通过灌溉水径和水渠进入田地
  • 平台式割台宽度高达2m/6.5ft
  • 3行玉米割台@20英寸

恭候垂询!

WINTERSTEIGER经验丰富的销售人员将帮助您找到满足您需求的个性化解决方案!

Further products

本网站使用 Cookie – 有关此信息的更多信息以及您作为用户的权利可参见我们的数据保护声明。 单击“我同意使用所有 Cookie”以接受所有 Cookie(也可能来自第三方),借此方可直接访问我们的网站,或单击 “Cookie 设置” 自行管理您的 Cookie。
Cookie 设置

您可以在此处查看或更改此域及其子域中使用的各种工具的 Cookie 设置。

网络服务器基础功能在技术上所需的 Cookie。* 表示可能的前缀或后缀。
您可以在此设置有针对性的 Cookie。
