Classic Plus
小型小区联合收割机
Classic Plus 小型小区联合收割机
助您收获更成功。
Classic Plus 小型小区联合收割机
助您收获更成功。

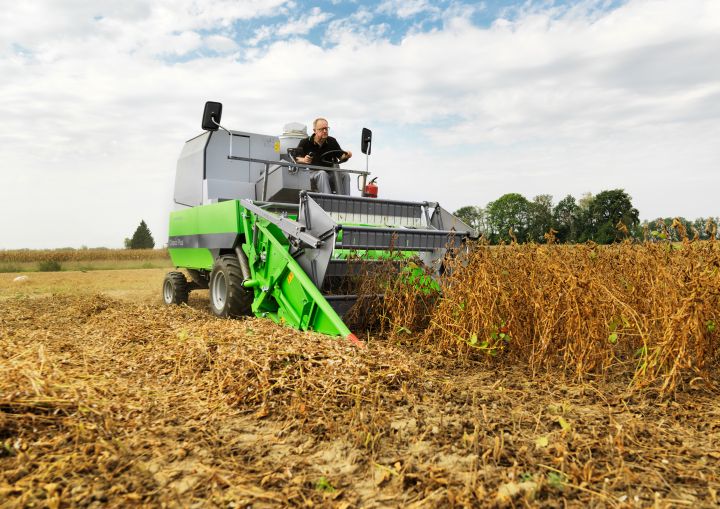

Classic Plus 小区联合收割机满足杂交F3 后代和预繁殖小区的快速、无 混种的收割的所有要求。
机器的模块化系统可以满足所有收割条件和用户对收割的所有要求。 机器的尺寸和低重量确保了小区设备的高度机动性以及方便的运输。
优势总结：
- 采用现代化驾驶平台，操作更舒适
- 彩色显示屏可实现直观操作并为操作员提供最佳概览效果，可控制所有重要的参数，同时还能通过功能键简化菜单导航
- 多功能操纵杆集成了收割作业所需的全部功能
- 转向柱的倾斜度和高度可调
- 高度可调的舒适型驾驶座，内置安全开关
- 设计完美的脱粒装置自带抽吸功能，驾驶员吸入的灰尘量极少
- 液压清洁风机，可通过彩色显示屏进行调节，位于车尾（400 – 1800 转/分钟）
- 脱粒滚筒液压变速调节装置，可通过彩色显示屏进行调节
- 液压可折叠粮箱排空管可通过彩色显示屏关闭
- 维护间隔延长
- Classic Plus 采用优质轴承和皮带并在结构上调整了轴承位置，因而使用寿命极长
- 超高的脱粒性能，减少作物中的杂物
脱粒装置的几何形状经优化处理，作业效率提高了 20 % 以上
对脱粒网、脱粒箱传送带以及许多其他位置进行了优化，可有效避免混入杂物。尤其适用于蔬菜种子、药草草籽或牧草草籽等 - 粒种子脱粒
- 适用于多种作物
- 采用全新设计的脱粒网系统并搭载内置工具，脱粒网更换速度极快
- 转向性能高
其车身最外点转弯直径减少了 15 %，非常适合于育种小区和小块耕地 - 适用于低切割深度
对于贴近地面的果序，贴近地面的顶刀板切割深度低至4.5cm
性能优异的紧凑型入门级机器。

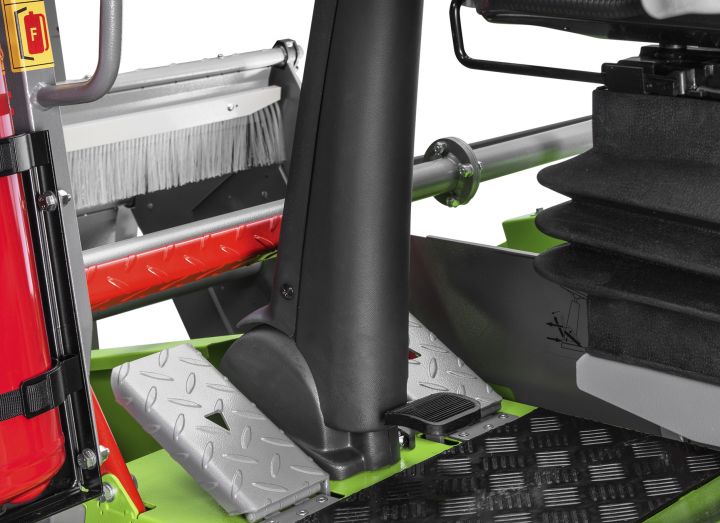

Pedalsteuerung
WINTERSTEIGER Classic Plus 通过装有强有力的轮毂马达的静液压牵引装置进行传动。 38 kW (52 PS) 的水冷式帕金斯 (Deutz）柴油发动机专为高性能和高可靠性而设计。 速度范围: 前进/后退 0 – 16 km/h。
在恶劣的土壤条件下，坐在驾驶座上就能选择启动带有增强的后轮轴和轮毂马达的全轮驱动模式。
附件和可选配件：
- 在公共道路上行驶的许可证
- 电液 压控制的差动器锁作用于前轮的轮毂马达，可在驾驶台启动和关闭
- 带有空气软管和储气罐的压缩机，用于机器外部清理
- 此外，40 升的储气罐可在发动机不工作的情况下进行大范围的清洁工作
- 踏板控制，为其他工作解放双手

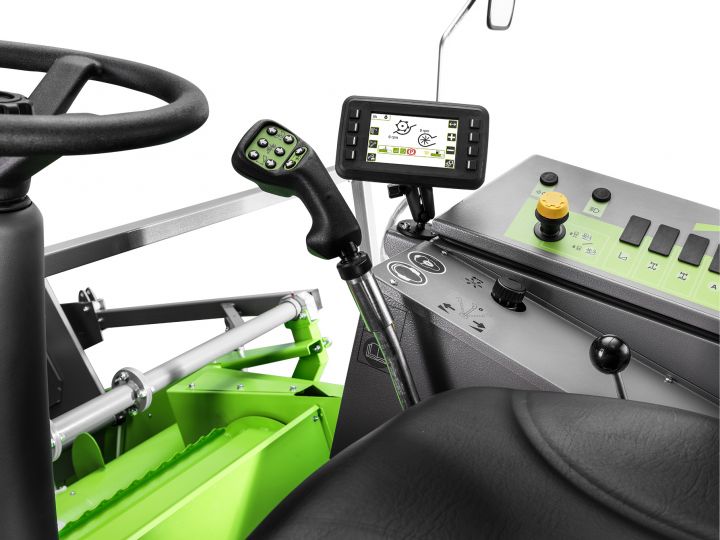

驾驶台全面概览。
Classic Plus 全新设计的驾驶台具有操 作元件排布清晰、操作简单符合人体 工学要求、 可坐在驾驶位上进行所有 操作等特点，在市场上优势凸显。
视野开阔，全观所有工作区域。 Classic Plus 全新设计的驾驶台具有操作元件排布清晰、驾驶座采用人体工学设计，可根据驾 员的体重进行相应调整。 机身外板 和特殊的发动机罩可以保护驾 驶员和操作人员免受噪音、灰尘和高温的伤害。
新款彩色显示屏，一切尽收眼底，所有重要参数尽在掌握:
- 富有现代气息，直观显示，一目了然
- 通过功能键浏览菜单，简单方便
- 冷却水温显示
- 燃油显示
所有操作元件和仪表的排列都一目了然，很方便就能操作：
- 液压转向
- 液压调节收割台和拨禾轮高度
- 液压无极调节拨禾轮速度 0 – 45 转/分种
- 收割设备、拨禾轮和进料盘可快速停止
- 针对整个割台的快速停止（液压）
多功能操纵杆将所有的行驶和收割操作集于一体：
- 升高/降低割台
- 升高/降低拨禾轮
- 水平前移/后移拨禾轮
- 吹扫割台（如配有称重系统）
- 清洁风机最大转速
- 用于称重系统的回车键
在多功能操纵杆位置不变时，通过一个可选的停&走（Stop&Go）脚踏板可以启动和停止机器运行。 这样简化了操作并提高了小区收割效率。
多种类型的割台。
带传送带的割台。
Classic Plus 新款切割装置由喂入搅龙、传送滚筒和输送带组成。 此设备即使在最困难的收割条件下也能最好的完成任务，例如：谷物倒下或散落在地上、有杂草混迹或有湿度较高体积较大容易造成机器堵塞的植物的时候。 可提供的切割宽度为 125 cm 和 150 cm。 匀流的茎秆传送、刀具与搅龙喂入之间的较大间距可以将收割时的掉落损失减少到最低限度。 割台上的侧向空气喷嘴可保证绝对不会出现混杂现象。
切割深度很小，顶刀板贴近地面，能够干净利落地收获贴近地面的果序。
The cutting table has the following characteristics:
- 工作区域全覆盖式设计的收割机刀具和输送带、防静电的橡胶输送带以及排风设备保证了收割时不会出现混杂现象
- 进料和高效率的收割
- 快速停止设备可避免收割设备和拨禾轮吸入异物
- 顶刀板贴近地面，切割深度低至 4.5 cm
- 割台滑板确保均匀的切割深度
- 在困难的收割条件下，通过扶穗器和加长的分禾器同样也可以取得出色的收割效果
割台配件:
- 2 个刷条，无需手动清洁就能对收割设备上的籽粒进行清洁处理
- 拨禾轮液压水平调节装置
- 割台的底部保护，用来避免传送向日葵茎秆、豆茬时可能对传送带造成的损坏
- 特长的分禾器，用于对长茎秆上的籽粒进行全部准确的分离
- 用于收割倒在地上的作物的扶穗器
- 装配在分禾器右侧的垂直割台，用于对油菜地、甜菜地、豆类和蔬菜地进行收割，具有低损耗的特点
- 左侧垂直割台作为右侧垂直割台的附加设备用于茎秆脱粒
- 橡胶片用来在收割豌豆或豆类时避免过熟的或已经从茎秆上脱落的籽粒滚落或跳落，由此可以降低收割台上的作物损耗

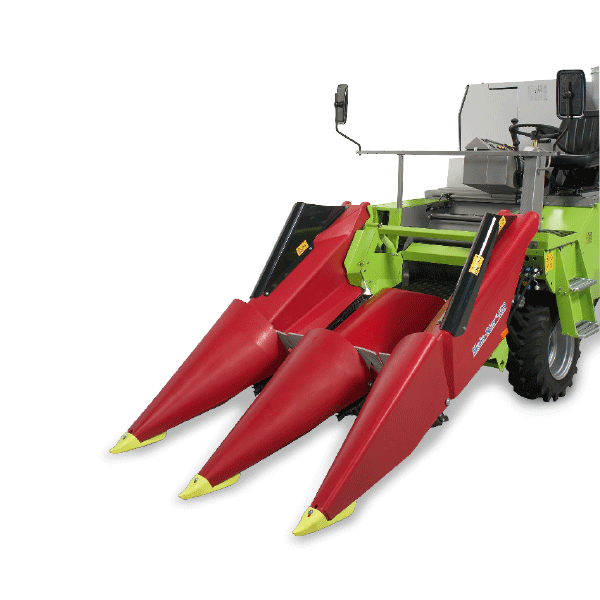

两行玉米割台。
- 稳定的、有输送带的附加器框架
- 60 – 75 cm 行距
- 牢固耐用的采摘元件
- 利用驾驶台上的距离显示器调节液压摘穗器导轨
- 可向上翻起的塑料机身和塑料分禾器尖

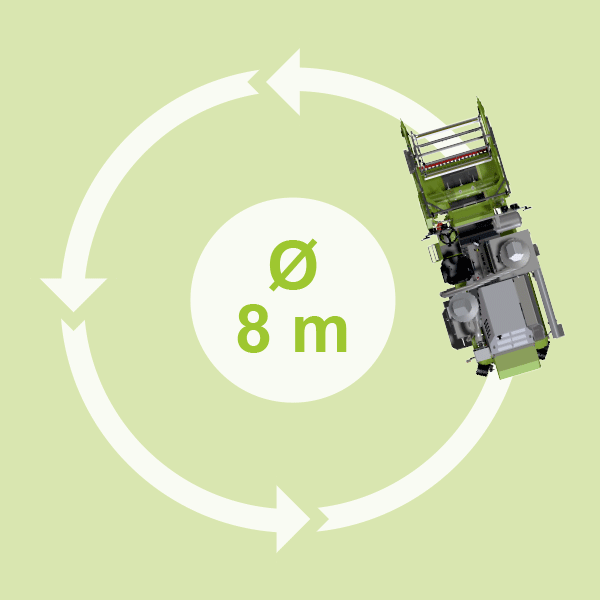

转向性能高。
其车身最外点转弯直径减少了 15 %，非常适合于育种小区和小块耕地 。
附件和可选配件：
- 用于道路驾驶的照明设备
- 用于夜间工作的照明设备
- 驾驶台上面的遮阳蓬
- 驾驶台上面的遮阳蓬安全拦
- 带有 3 档通风机的全视野驾驶室
- 旋转灯
- 道路行驶许可
灵活调节取样量。
与称重系统结合使用，可选用下列取样方案：
- 在机器侧面取样，0 – 1000 ml (两人收割方式)
- 在驾驶台边取样，900 ml (一人收割方式)
无混种、完好的籽粒输送。
WINTERSTEIGER 可根据使用情况提供下列装备:

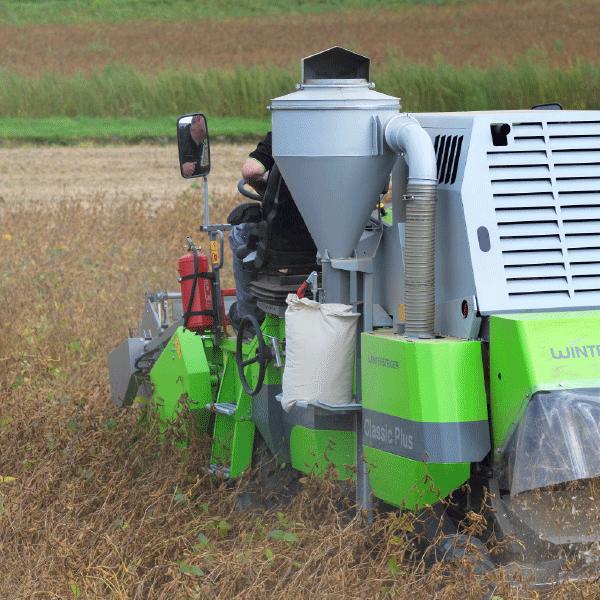

左侧装袋。
两人收割方式中采用了气流输送、可调节鼓风机、喷射式阀门、旋封分离器和双袋固定器。 这种装袋装置的显著优点是绝对不混种和完好的输送籽粒。
配件：
- 用于装袋机的附加平台
- 附加平台的座位
粮箱。
容积：400L,带种子气力输送和卸载搅龙。 通过控制转换闸板可以选择装袋或输送到粮箱内。 在取下带有快速闭锁器的底板盖后，可以快速且干净的清空粮箱。

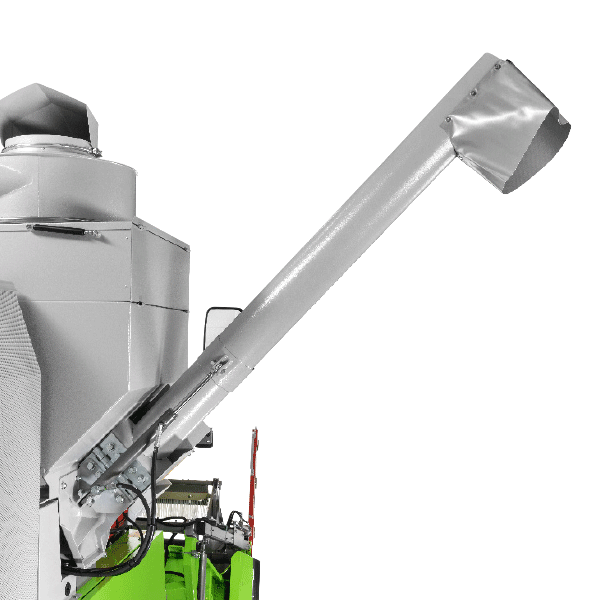

液压粮箱排空管。
借助液压可折叠的粮箱卸粮筒，可通过在彩色显示屏上的操作将粮箱排空。
极高的脱粒性能和收获净度。
完美脱粒-清洁收割。
出色的脱粒技术确保了整洁的收割物和最佳的茎秆通过量，通过气动籽粒输送和边缘盖板避免了混杂现象。 坐在驾驶座上就能进行操作和调节。
通过下列设备可达到高纯度的作物收割:
- 各种逐稿器和清选筛
- 清选筛上的最佳风力分布
- 清选筛上的风量导板
- 鼓风机上特有的风量分配器

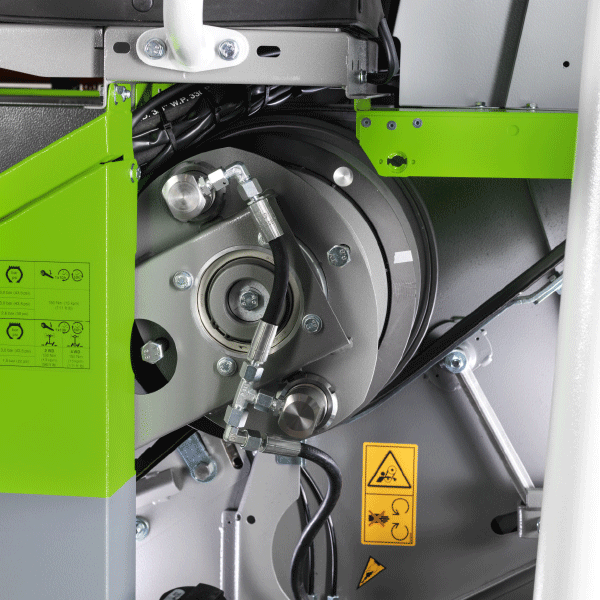

Threshing drum drives.
Threshing drum variator with threshing drum reversing mechanism:
The threshing drum variator enables steplessly adjustable speed from 330 – 2100 rpm. The color display indicates the threshing drum speed. Benefits: Simple adjustment to suit a variety of crops and harvesting conditions, producing a perfect yield even in damp, difficult conditions. The distance between the concave and threshing drum and the concave angle are displayed on a scale.
Sprockets:
The following speeds are possible with different combinations of sprockets and roller chains: 160, 220, 280, 470, 675, 850, 1045, 1320 and 1890 rpm.
液压脱粒滚筒变速器。
Classic Plus 还可选配液压变速器调节装置，在操作终端上进行调节。因此更加提高驾驶舒适性。

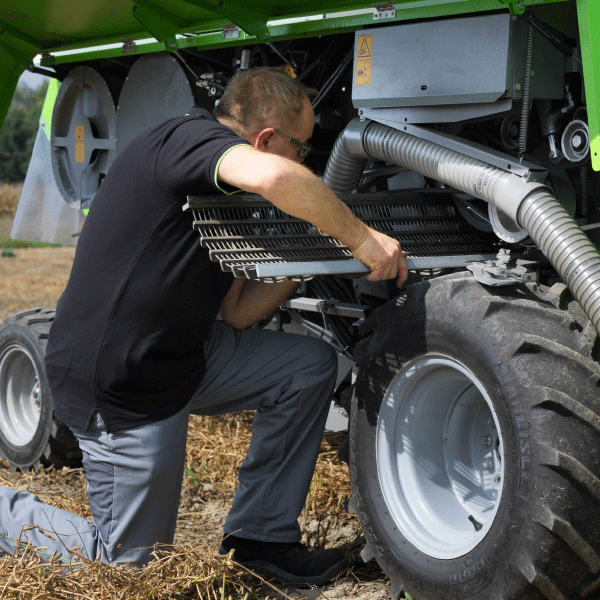

脱粒凹板箱。
全新设计的筛箱系统搭载内置工具，从侧面抽出脱粒网即可快速更换，不必拆切割装置。可以在 2 分钟之内更换筛箱。
高精度收割数据收集系统。
WINTERSTEIGER根据客户的要求量身定制称重和数据收集解决方案。以下是各种配置的优势一览：
| W1 | W1 PLUS | H2 ClassicTM | |
| 系统 | 1个容器 | 1个容器 | 1个容器 |
| 称重单元数量 | 2 | 2 | 3 |
| 性能（小区产量x循环时间） | 小和中型小区产量 | 小和中型小区产量 | 小、中和大型小区产量 |
| 评估（小区重量不超过15kg） |
单独测量 | 单独测量 | 单独测量 |
| 评估（小区重量超过15kg） | 单独测量 不超过30L |
单独测量 不超过30L |
多元测量 |
| 重量测量 |
+ |
+ | + |
| 水分记录 | + | + | |
| 粮食水分的水分测量 | 40% | 40% | 40% |
| 百公升重量测量 | + | ||
| 数据传输到NIR系统 | + | + | + |
| 使用Easy Harvest收割软件 | + | + | + |
| 使用其他收割软件操作 | + | + | + |
| 连接其他数据库 | + | + | + |
| 连续收割长小区 | + | ||
| 斜坡和运动传感器减少收割机振动或移动引起的误差 | + | + | + |
| 称重功能支持的坡度不超过 | 10% | 10% | 10% |
W1和W1 Plus
HarvestMaster专为WINTERSTEIGER开发的新型W1和W1 Plus称重系统，可在重量和水分测量上实现无与伦比的精度和速度。称重系统基于独有的测量和粮食处理技术。这个紧凑而经济实惠的系统设计用于安装在Classic Plus和Quantum小区联合收割机上。该系统能够处理所有常见的农田作物。W1称重系统仅测量重量，而W1 Plus称重系统还可以确定收获物的水分含量。
| 技术数据： | |
| 尺寸 | 38cmx46cmx48cm(15英寸x18英寸x19英寸) |
| 容量 | 最高30.5L |
| 称重精度 | ±45g(±0.1lb) |
| 水分测量 | 精确到±1% |
| 驱动器 | 气动 |
| 温度 | 0°至50°C（32°至122°F） |
| 我们保留修改技术数据的权利。 | |
H2 ClassicTM
这款极为紧凑的收割数据收集系统非常适合广泛应用于所有作物类型。它同样适用于小批量收获物和小产量，以及大批量收获物（如玉米）。凭借其大容量的称重桶，可在一次称重过程中记录绝大多数小区，保证极短的循环时间。通过使用Easy Harvest软件来管理田间试验计划以及存储和导出收集的数据，还可以在Quantum上控制各种采样选项。
性能特点：
- 不间断的快速处理时间：通过中间存储允许在称重完成之前进入下一小区。
- 测量循环极短
- 对小区重量、水分含量和百公升重量/测试重量吞吐量优化的振动补偿自动化测量，带来超高精度
- 通过料位检测可以对大型小区产量进行多元测量（>15kg(30lb)，“条带模式”）。
收割顺序：
- 收获物直接收割到称重桶中。
- 称重桶达到最大料位后，剩余的数量被存储在料斗中并在下一个循环进行称重。
- 结束小区时通过按下按钮来手动启动称重循环。
- 对于较大小区产量，将加上不同部分的重量。
- 数据存储在车载电脑中。
- 如果启动了采样器，将自动采样；如果需要，可立即印上标签。
| H2 ClassicTM技术数据 | |
| 称重系统 | |
| 尺寸（宽度x进深x高度） | 380x460x480mm(15x18x19英寸) |
| 称重桶容量 | 约19升 (0,54bu)， 约15kg(33lb)小麦 |
| 水分测量能力/ 测试重量确定 |
2.3升或1.2升 |
| 测量精度 | |
| 重量 | 循环精度：最大+/-45g(+/-0,1lb) 小区精度：最大+/-45g(+/-0,1lb) |
| 百公升重量 | +/-1.0kg/HL |
| 水分 | +/-0.5%或粮食水分0%–27% +/-1.0%或粮食水分27%–40% |
| 1次称重过程的速度/循环时间 | <=6秒 |
| 我们保留修改技术数据的权利。 | |
逐稿器。
使用带一层 (阶梯), 2 个斜坡引导板和输送齿的逐稿器，可确保良好的疏松茎秆并能在坡地上进行良好的运作。 采用快速更换设备可以简便快速的更换逐稿器。
带有高度籽粒分离性能的鼻状筛与 2 个可调节的冲程长度结合使用的效果已在实践中得到最佳证明。 由三角皮带传动的贯穿电流风扇可调节风量，并确保没有损失的、清洁的收获谷物。 孔宽度: 6, 10, 14, 20, 28 mm。
清洁滤网。
- 更换鼻状筛需要 2 分种的时间。 孔径: 4, 6, 8, 12, 16, 20, 24 和 28 mm
- 小鱼鳞可调筛片 (4 – 20 mm)，大鱼鳞可调筛片 (16 – 30 mm)
特殊规格。
用于收割细小籽粒和草籽的和稻谷类的 Classic Plus。
- 附加的脱粒箱侧面开口用于清洁脱粒箱输送带
- 脱粒箱中收割台上的防静电传送带，可以最好的确保无籽粒混杂
- 用在茎秆扭转滚筒入口处的附加盖板使进料、快速的工作后清洗或气吹都更方便
- 所有拐角、边缘和铆钉的加工以及密封和倒圆均十分精密，适合处理小粒种子
- 专有的喂入搅龙结构用于无 混种
- 传送带内部（防灰尘）推卷装置用于脱粒箱和割台传送带

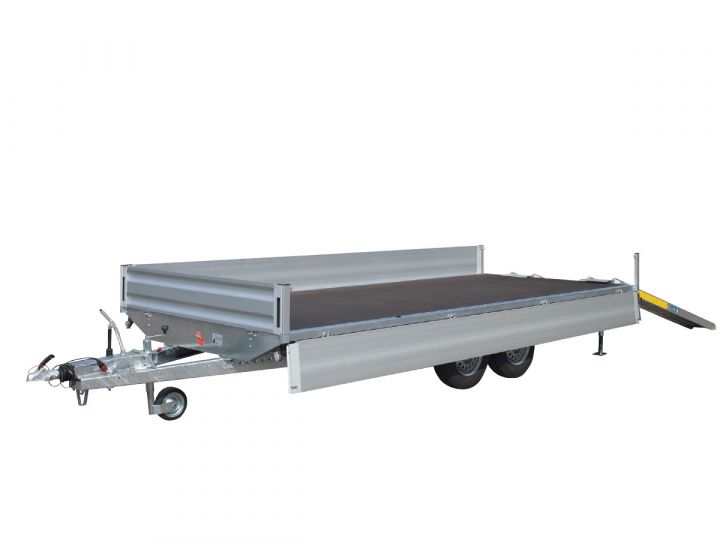

汽车用挂车用于在道路上运输。
在拖车上装配有两个铝制坡道，用于快速的的装载和卸载。 铝制的车厢栏板带有埋头锁栓，可折叠和取下。 球型悬挂设备不但带有惯性制动器还带有一个自动倒车器。
| 技术数据: | |
| 装载面积 (长 x 宽 x 高) | 5100 x 2100 x 350 mm |
| 装载高度 | 770 mm |
| 外部尺寸 | 总长度: 大约 6400 mm 总宽度: 大约 2160 mm |
| 行驶坡道 (2 个) | 长度: 3000 mm 承载能力: 2800 kg |
| 有效载重量 | 2750 kg (6060 lbs) |
| 允许的总重量 | 3500 kg (7715 lbs) |
保留技术修改的权利。
