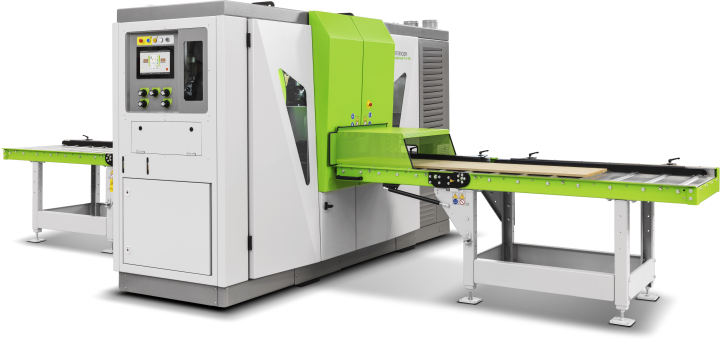

DSB Singlehead Pro XM
薄切割带锯
DSB Singlehead Pro XM 薄切割带锯
用途广泛
DSB Singlehead Pro XM 薄切割带锯
用途广泛
薄切技术的全能者
当需要最大程度的灵活性来满足不断变化的需求时，DSB Singlehead Pro XM 是完美的选择。由于具备诸多特性，使其即便在最为苛刻的条件下也能切割木材 - 无论是何种木材和应用。应用灵活、功能强大，可提供最高的精度和成本效益。
采用周全成熟的机器方案，后续扩大产能变得轻而易举：可以在最多六台机器上轻松扩展带锯，从而实现最大灵活性。坚固耐用的结构以及 WINTERSTEIGER 数十年的专业知识可以确保机器的最高可用性以及快速的再投资。
- 坚固的木块导向系统：适用于广泛的应用和精确的木材引导。
- 高科技锯切控制：实现最高的精度和最佳的切割质量。
- 最佳灵活性和经济性：适应不同的生产要求。
- 自动夹紧装置：用于快速、安全地更换锯片。
- 集成冷却系统：延长锯片的使用寿命。
- 用户友好的控制：配有触摸屏界面，操作简便。
优势总结：
高效运行
- 操作简单
- 用途广泛
- 增加驱动力
- 智能传感器
密切关注切割过程
- 自动木块宽度测量
- 自动轴承监控用于预防性更换
- 12 英寸多点触控显示屏操作极其方便
用途广泛
- 涂有特殊涂层的坚固连续支承台
- 所有木块特性处理
- 坚固的结构，适用于最严苛的应用
高科技锯条控制装置保证最高精度
- 柔性切割，锯条性能更佳
- 由传感器控制的锯条监控装置
- 高科技碳枕式锯条导向装置
- 带锯行程调节
最佳灵活性和经济性
- 湿切割和干切割应用的理想选择
- 无论是单机还是 6 台机器联机：您的机器与时俱进
最小切缝 – 最大利润。
要想在未来继续保持成功，就必须在由于资源稀缺而导致原料价格昂贵的时代，注重节省材料：这一点越来越重要。DSB Singlehead Pro XM 恰恰为您提供这种优势。因为 WINTERSTEIGER 承诺：最小切缝，匹配最高精度。这使得木材收获率较之常规木材切割机最多可提高 40%。
您的收益：
最多可提高 40% 的木材收获率。
常规切割，由于精度不足导致额外损失。
WINTERSTEIGER 薄切割，最小切割损失和最高精度！
薄板厚度最小 1.3 mm 起。
我们将薄带锯、精确的带锯导向以及稳固的木块导向创新的结合在一起，由此可以切割出极薄的薄板。通过这项技术创举，DSB Singlehead Pro XM 填补了传统薄板与高品质锯切单板之间的空白。
坚固耐用的木块导向系统实现多样化应用。
创新进料系统。
顶部和底部的从动运输滚轮可以确保，即使在极端的工件特性下，木块也能连续进料。运输滚轮特殊的橡胶涂层和创新的压紧系统可以保证，针对潮湿和干燥的商品都能实现最佳夹紧效果和最小摩擦。同时，经过特殊涂覆处理的支承台可以实现工件的最大稳定性。在机器的进料和出料区域内，运输滚轮的驱动可以无级调节，通过电动方式进行调控 (4 ~ 20 m/min)。切割区域内的工件垂直稳定性使得绝对精确的切割成为可能。
这种极高的精度归功于 DSB Singlehead Pro XM 经过特殊涂覆处理的支承台。另外，切割区域正上方的压紧轮可以保证工件在整个宽度上都具有恒定的稳定性。因此，除刨光的产品之外，还可以切割带有纵向或横向弯曲、卷曲或扭曲的不平整粗锯木块。
针对每种应用实现最佳进料。
对于较高容量范围内的高性能要求，DSB Singlehead Pro XM 可实现专门针对高速应用的进料，例如在软木加工中，可选进给速度范围为 8 至 45 m/min。
纵向或横向弯曲、卷曲或扭曲的木块
干料切割
湿料切割
|
属性 |
Singlehead 350 Pro |
Singlehead 530 Pro |
Singlehead 660 Pro |
|
主传动装置功率 |
32 kW |
37 kW |
37 kW |
|
带锯速度，无段式调整 |
最大 60 m/sec |
最大 50 m/sec |
最大 50 m/sec |
|
进给速度 1) |
1 ~ 18 m/min |
1 ~ 18 m/min |
1 ~ 18 m/min |
|
带锯条导向 |
碳导轨，单侧可调 |
碳导轨，单侧可调 |
碳导轨，单侧可调 |
|
最小/最大木块宽度 |
30 mm / 350 mm |
30 mm / 530 mm |
30 mm / 660 mm |
|
最小/最大木块高度 |
5 mm / 165 mm |
5 mm / 165 mm |
5 mm / 165 mm |
|
最小/最大木块长度 |
350 mm / 无限量 |
350 mm / 无限量 |
350 mm / 无限量 |
|
最大切割宽度 |
350 mm |
530 mm |
660 mm |
|
最小木片厚度 1) |
1.5 mm |
1.5 mm |
1.5 mm |
|
切割精度 1) |
约 +/- 0.15 mm |
约 +/- 0.15 mm |
约 +/- 0.20 mm |
|
切割缝隙 |
至少 1.1 mm |
至少 1.1 mm |
至少 1.1 mm |
更高的性能
快速定位
通过高精度螺纹轴伺服驱动进行模块化调节，要比传统的高度调节速度快 10 倍。从而能够快速且充分地利用切割高度。
高驱动功率
DSB Singlehead Pro 的 37 千瓦驱动功率确保了高切割性能和充足的储备 - 即使在要求严苛的应用中也是如此。
螺旋排屑器和抽吸装置
强力排屑
机器抽吸装置设计独特，能够非常快速且高效地将切屑从机器中排出。从而避免机器内部温度过高。尤其是软木区和高进给速度下，切屑在很短的时间内迅速积聚，优化后的抽吸装置具有明显优势。
排屑螺旋输送机
久经考验的排屑螺旋输送机现在也用于 DSB Singlehead Pro XM，此款机器是我们产品系列中最大的款型。排屑螺旋输送机用于持续将切屑从机器内部运输出。此外，在清洁机器时还可提供辅助：可以直接将切屑扫入螺旋输送机中。
高科技锯条控制装置保证最高精度。
柔性切割，锯条性能更佳。
软切割系统可保护锯条并提高输出质量。通过锯条进入木块时降低速度，使锯条上的力降到最小：锯条的偏移更小。锯条完全嵌入木块时，进给速度又增加。
由传感器控制的锯条监控装置。
此时由传感器监控锯片导向装置承受的力以及锯片与锯片导向装置之间的距离。通过持续监控锯片和锯片导向装置，操作员可以控制切割过程：通过自由调节锯片的力度和位置的阈值，机器可以自动防止生产有缺陷的产品。
优势：
- 锯片保护：
防止过度拉伸造成锯片应力损失。 - 机器保护：
锯发生偏移时，进料系统或机器停止运行，这样可以保护机器组件。
- 材料保护：
可以及早发现锯发生偏移，从而降低超出公差的程序以及出现次品的几率。 - 刀具成本：
通过图形化显示，可以准确地在正确的时间点主动换刀。
由传感器控制的锯条监控装置
高科技碳枕式锯条导向装置。
这种高科技复合材料由极为耐磨的碳纤维和耐热环氧树脂组成，即使已经使用很长时间了，也可以确保精确的锯带导向。
自动带锯行程调节。
在切割密度不均匀的材料时，如某些木材，锯带会受到不同的切割力。自动带锯行程调节装置可通过传感器识别出不同切割力导致的锯带位移。电动调整单元用于控制转向轮并确保锯带始终处于最佳位置。通过这种方式，可以避免锯带从转向轮上滑落。
伺服控制锯带应力。
通过伺服阀调节锯带应力，以适应不同的锯带尺寸。在停机时，伺服阀会自动减轻锯带应力，这样可令锯带更耐用。
最佳灵活性和经济性。
湿切割和干切割应用的理想选择。
灵活性意味着针对所有要求和相关挑战做好充足的准备。无论是切割宽度、最大 165 mm 的木块高度，还是创新型喷水系统 - DSB Singlehead Pro XM 的所有特点都有助于实现灵活性。
简单易懂且实用的木材程序。
清晰明确的用户向导，可以帮助用户简单、快速、一目了然地设置所有所需参数。从初学者到专家，所有人都能轻松理解用户向导的内容。在开始界面上，可以一目了然地完成所有重要设置。
实用性：软件能够记忆那些经常使用的过程参数。除此之外，提供多语言版本的用户向导以及诸多服务和帮助菜单也是其突出优势。例如针对切割、木材和锯条程序、运行数据采集、诊断以及维护显示等。
根据需要：润滑 – 冷却 – 清洁
创新的喷雾系统采用多达两种不同的润滑剂来润滑和冷却锯带并防止树脂粘附，从而增加锯片的使用寿命。
也可以选择使用额外的喷水装置来劈开湿木材。
直观的操作
显示屏尺寸：12 英寸
操作体验媲美智能手机
简单易懂且实用的木材程序。
清晰明确的用户向导，可以帮助用户简单、快速、一目了然地设置所有所需参数。从初学者到专家，所有人都能轻松理解用户向导的内容。
从独立机器到多模块生产系统。
DSB Singlehead Pro XM - 一种可以根据您的产能要求实现后续发展的机器方案。您可以从一个独立的薄切割带锯开始，按需扩展到最多包含 6 台机器的完整生产系统。生产系统以紧凑的设计形成完整的制造单元。
自动化和与单个流程解决方案的集成是 WINTERSTEIGER 的核心竞争力。
自主开发生产的锯片。
要求严苛的客户需要定制型刀具。
WINTERSTEIGER 根据客户要求提供优质材料、合适的锯条尺寸和锯齿几何形状。
WINTERSTEIGER 的薄切割框锯和带锯令人折服！
- 最优解决方案
- 经济效益极高
- 可信赖的合作伙伴：
客户定制的整体设备
客户定制的整体设备
VAP-WINTERSTEIGER 是 WINTERSTEIGER 集团旗下负责设备制造和自动化领域的专家。世界各地的知名制造商对“澳大利亚生产”品质深信不疑。
用于加工多层板的针叶材生产线。这款全自动设备具有平刨木块、借助 3 个串联的 DSB Twinhead Pro XM 薄锯路带锯分割面层、侧面刨削面层组、分拣薄板并除尘以及对生产多层板需要使用的表面层进行质量评估等功能。
WINTERSTEIGER 售后服务。
交货的完成即意味着服务的开始。
WINTERSTEIGER 售后服务。
交货的完成即意味着服务的开始。
您的 WINTERSTEIGER 客户顾问将很乐意为您提供量身定制的解决方案！
